在 SolidWorks 中绘制斜圆柱体,最常用且简便的方法是使用扫描(Sweep)命令,或者通过建立倾斜基准面后进行拉伸。以下是具体操作步骤:
扫描命令法(最简便)
此方法通过定义轮廓和路径直接生成斜圆柱,操作灵活。
绘制轮廓:在任意基准面(如上视基准面)绘制一个圆,作为圆柱的截面。
绘制路径:在另一基准面(如前视基准面)绘制一条直线,设置该直线与水平面成所需角度(如 45 度),作为圆柱的轴线。
执行扫描:点击“特征”栏中的扫描凸台/基体,选择圆为轮廓,斜线为路径,确认即可生成。
倾斜基准面法(最标准)
此方法符合传统建模逻辑,便于后续尺寸标注。

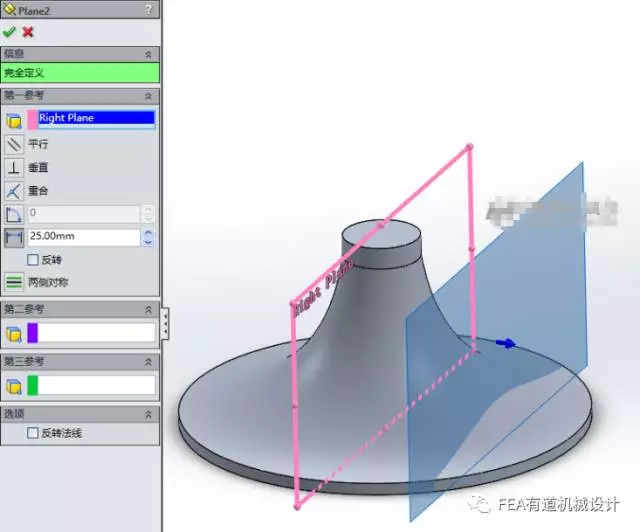

创建基准面:使用“参考几何体”中的基准面命令,选取现有基准面,输入偏移距离或角度,生成一个倾斜的新基准面。
拉伸凸台:在新建的倾斜基准面上绘制圆形草图,使用拉伸凸台命令垂直于该面拉伸,即可得到斜圆柱。
放样命令法(特殊情况)
若圆柱两端位置错位明显,可使用放样功能。
绘制双轮廓:在两个平行的基准面上分别绘制两个大小相同的圆,且圆心位置错开。
执行放样:使用放样凸台/基体命令,依次选择两个圆作为轮廓,系统会自动生成连接的斜圆柱体。
