sw在圆柱面上画曲面凸台

在 SolidWorks（SW）中，‌在圆柱面上绘制曲面凸台‌，通常不是直接“在曲面上画草图”，而是通过以下几种主流方法实现。根据公开资料和 SolidWorks 的建模逻辑，推荐使用 ‌旋转凸台‌、‌包覆功能‌ 或 ‌扫描/放样‌ 等方式。

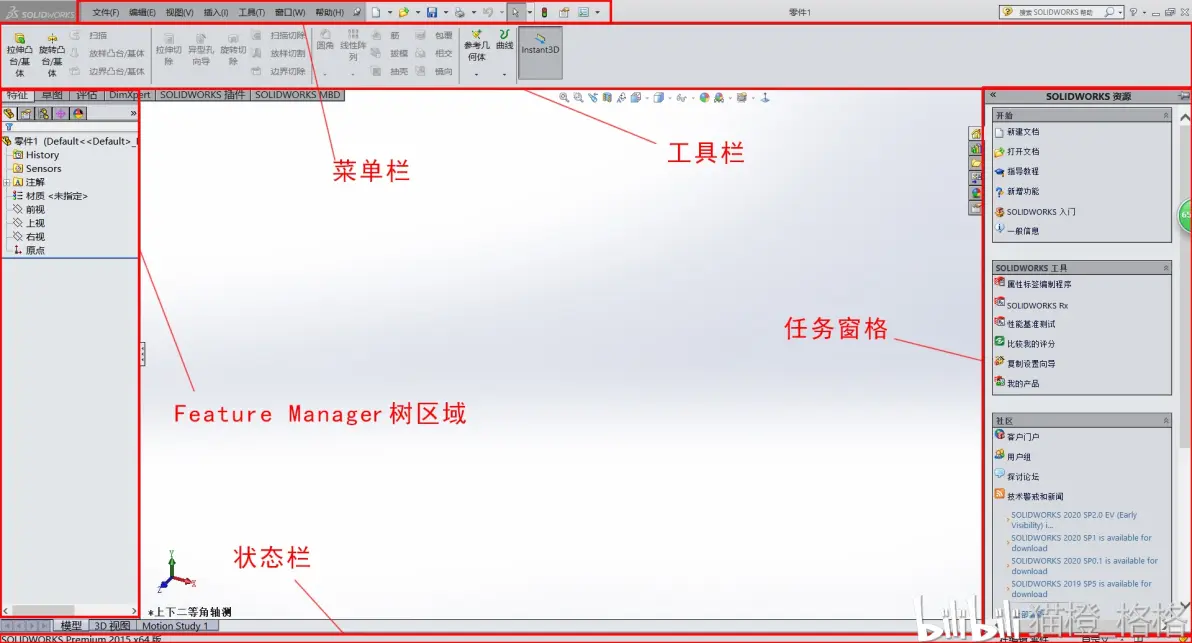

常用方法

‌旋转凸台（适用于轴对称凸台）‌

若凸台围绕圆柱轴线对称（如环形凸起、凸轮轮廓等），可使用 ‌旋转凸台‌ 命令：

在前视基准面或圆柱端面绘制包含中心线的草图轮廓。

选择 ‌“特征” → “旋转凸台/基体”‌。


系统会自动识别中心线作为旋转轴，设定旋转角度（如 360°）即可生成曲面凸台 ‌‌

‌包覆功能（适用于文字、图案等沿曲面分布的凸台）‌

若需将平面图形（如文字、Logo）“贴”到圆柱曲面上：

在圆柱旁创建一个基准面。

在该基准面上绘制所需图形（如文字或轮廓）。


使用 ‌“插入” → “特征” → “包覆”‌，选择圆柱面作为目标曲面，并设置包覆类型（浮雕、蚀雕或刻划）‌‌

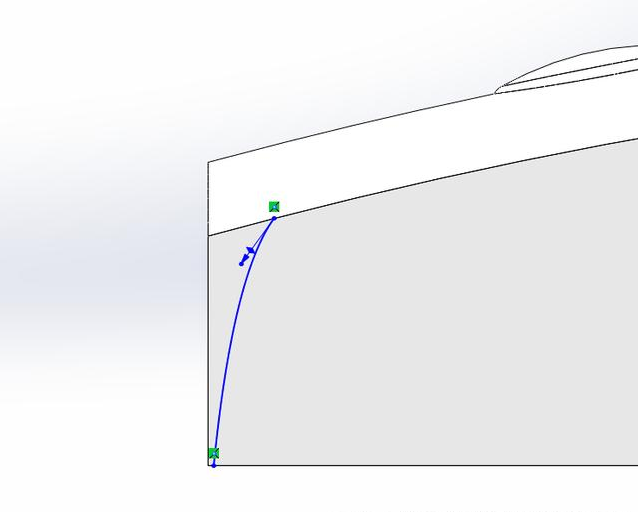

‌扫描或放样（适用于复杂曲面凸台）‌

对于非对称、沿曲线延伸的凸台（如螺旋凸起）：

绘制一条路径（如螺旋线或曲线）。

在端点处绘制截面轮廓。


使用 ‌“扫描”‌ 或 ‌“放样”‌ 命令生成凸台 ‌‌

注意事项

‌不能直接在圆柱曲面上绘制草图‌，必须通过基准面、参考几何体或投影方式间接创建。

若需精确对齐，可使用 ‌“转换实体引用”‌ 或 ‌“几何关系”‌（如重合、相切）确保凸台与圆柱面正确融合 ‌‌

如需具体操作演示，可参考官方教程：SolidWorks 官方帮助 - 添加凸台。
