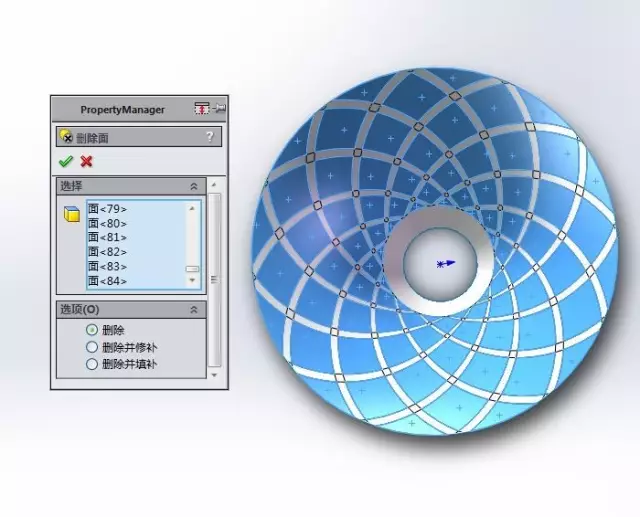

在 SolidWorks 中,在圆柱体上切斜槽最常用且高效的方法是创建参考基准面配合拉伸切除。该方法操作简便,能精确控制斜槽的角度与位置,适用于大多数自定义斜槽场景 。
核心操作步骤
创建圆柱体:首先绘制并拉伸生成所需的实心或空心圆柱体特征 。
建立参考基准面:点击
参考几何体中的
基准面命令。
第一参考选择圆柱的轴线(或中心线),第二参考选择圆柱端面或现有基准面。
设置角度参数(如 45 度),生成与圆柱轴线成目标倾斜角度的新基准面 。
绘制草图:在新建的基准面上绘制斜槽的截面轮廓(如矩形),注意对齐圆柱表面边缘 。
拉伸切除:使用
拉伸切除命令,选择刚才绘制的草图。
方向设为垂直于基准面或完全贯穿,确认切除深度,完成斜槽创建 。
其他方法与注意事项
空心圆柱保护:若圆柱为空心,绘制草图时需确保内径部分保持圆形,或设置切除深度避免破坏内孔形状 。
扫描切除:若斜槽路径复杂(如螺旋),可绘制路径与轮廓,使用
扫描切除命令生成 。
标准槽特征:若是 O 型圈等标准槽,可直接使用 Toolbox 插件中的
凹槽功能自动生成 。
