sw圆柱体表面做凸台

在计算机辅助设计（CAD）中，特别是在使用诸如SolidWorks、AutoCAD或NX这样的软件时，创建一个带有凸台的圆柱体是一个常见的任务。凸台（Fillet）通常指的是在圆柱体的边缘上添加圆角。以下是在这些软件中创建带有凸台的圆柱体的基本步骤：

在SolidWorks中创建带有凸台的圆柱体：

‌打开SolidWorks并创建一个新文件‌：

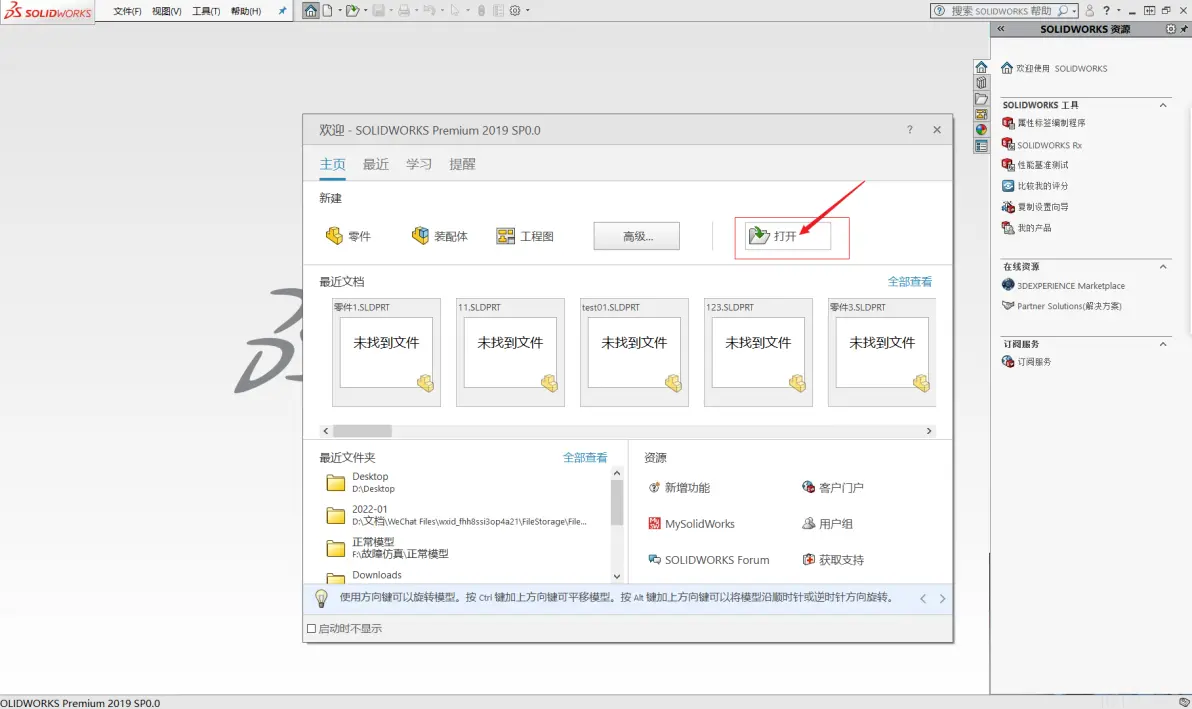

启动SolidWorks，选择“文件”>“新建”。

‌创建圆柱体‌：

在“前视基准面”上，选择“插入”>“圆柱体”。

在属性管理器中，设置圆柱体的直径和高度。

‌添加凸台‌：


选择圆柱体，然后点击“插入”>“圆角/倒角”。

在“圆角/倒角”对话框中，选择“圆角”。

设置圆角的半径，并选择要添加圆角的圆柱体边缘。

点击“确定”应用圆角。

在AutoCAD中创建带有凸台的圆柱体：

‌打开AutoCAD并创建一个新文件‌：

启动AutoCAD，选择“文件”>“新建”。

‌创建圆柱体‌：


使用“绘图”工具栏中的“圆柱体”命令（或在命令行输入CYLINDER）。

指定圆柱体的基点、半径和高度。

‌添加凸台‌：

选择圆柱体，使用“修改”工具栏中的“圆角”命令（或在命令行输入FILLET）。

指定圆角的半径，并选择要添加圆角的圆柱体边缘。

按Enter键完成操作。

在NX中创建带有凸台的圆柱体：

‌打开NX并创建一个新文件‌：


启动NX，选择“文件”>“新建”。

‌创建圆柱体‌：

在顶部菜单中选择“插入”>“基础”>“圆柱体”。

在属性框中设置圆柱体的直径、高度和轴的位置。

‌添加凸台‌：

选择圆柱体，点击右键选择“编辑”。

在编辑模式下，选择需要添加圆角的边。

使用“圆角”工具（通常在修改或特征操作菜单下），设置圆角的半径。

应用并退出编辑模式。

上面步骤适用于大多数CAD软件，尽管界面和命令可能略有不同。确保你熟悉你所使用的具体软件的界面和命令系统。在操作过程中，参考软件的帮助文档或在线教程可以提供更详细的指导和技巧。
