当前位置：服务支持 >  技术文档 >  sw怎么在圆柱侧面加筋

sw怎么在圆柱侧面加筋

阅读数 13
点赞 0
article_banner
在 SolidWorks 中给圆柱侧面加筋，核心是使用‌“筋”命令‌配合‌开放草图‌来实现，无需绘制封闭轮廓。操作逻辑在不同版本中基本通用，以下是具体步骤和常见问题处理。

选基准面画开放草图

‌选择基准面‌：通常选择穿过圆柱轴线的平面（如前视或上视基准面），确保草图平面能切到圆柱侧面 。

sw怎么在圆柱侧面加筋

‌绘制草图‌：进入草图模式，用‌直线命令‌画一条线，线段两端需分别与圆柱表面或其他实体相交，保持草图‌开放不闭合‌ 。

‌约束端点‌：确保直线端点与圆柱轮廓‌重合‌，这是生成筋的关键，否则可能报错 。‌‌‌

设置厚度与材料方向

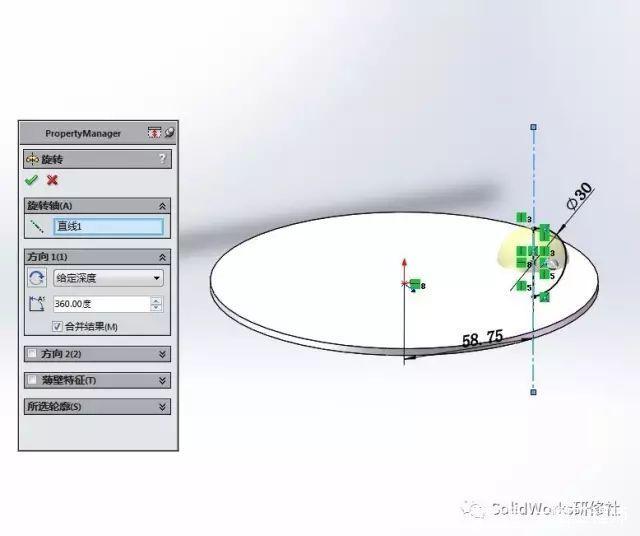

sw怎么在圆柱侧面加筋

‌启动筋命令‌：退出草图后，点击特征工具栏中的‌“筋”‌按钮 。

‌设定参数‌：在对话框中输入筋的‌厚度‌，选择拉伸方向（单向或两侧对称） 。

‌调整方向‌：观察预览箭头，若材料方向相反，勾选‌“反转材料方向”‌以确保筋长在圆柱外侧 。‌‌‌

sw怎么在圆柱侧面加筋

避免重建报错技巧

‌处理重建错误‌：若提示“重建模型错误”，检查草图端点是否真正捕捉到边线，可绘制辅助线确保‌重合约束‌ 。

‌区分命令用途‌：筋命令适用于‌一体成型‌的铸造件结构，若需独立实体可考虑用“拉伸凸台”并取消合并结果 。

‌修改超出部分‌：若筋生成后超出预期，编辑草图修改线段端点位置或限制轮廓范围 。‌‌‌
