在 SolidWorks(SW) 中将二维图纸转换为三维模型,是工程设计中的常见需求。根据当前(2026年)可用的公开资料,以下是主流且可行的方法:核心操作流程
准备二维图纸
确保图纸为 DWG 或 DXF 格式(如 AutoCAD 输出)。
图纸应 按 1:1 比例绘制,并包含清晰的轮廓线(建议将无关尺寸、注释隐藏)
导入到 SolidWorks
打开 SolidWorks,选择 “文件” → “打开”,选择二维文件。
在弹出对话框中,选择 “输入到新零件” → “草图”,点击 “确定”
提取与对齐视图
导入后,草图中会显示多个视图(如主视图、俯视图等)。
使用 “2D to 3D” 工具栏(若未显示,可右键顶部工具区 → 勾选):先选择主视图轮廓 → 点击 “Add to Front Sketch”。
再选择俯视图轮廓 → 点击 “Add to Top Sketch”,依此类推
对齐各视图:确保对应点或边在空间中位置一致(如主视图底部与俯视图前边对齐)
生成三维特征

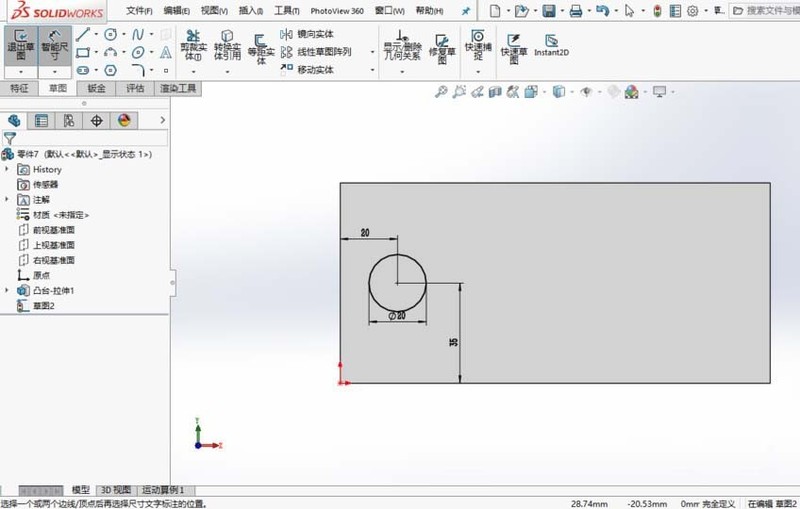

拉伸基体:基于主视图草图,使用 “拉伸凸台/基体” 创建主体。
切除或添加细节:根据其他视图(如侧视图中的孔、槽),使用 拉伸切除、旋转切除、圆角、倒角 等特征补充细节
验证与调整
使用 “测量”工具 检查关键尺寸。
切换视图(前、上、右等)核对是否与原图一致
进阶技巧(适用于复杂或重复任务)
快速复制粘贴 CAD 内容:在 AutoCAD 中复制处理后的轮廓(如对称零件取半边),在 SW 草图中 Ctrl+V 粘贴,并移动至原点对齐
自动识别图片轮廓(适用于手绘或扫描图):使用 SW 的 “草图图片” + “跟踪”功能,将 JPG/PNG 图像转为矢量草图,再拉伸成实体
批量转换:对大量简单零件,可结合 SolidWorks Task Scheduler 自动化导入与拉伸流程
注意事项
图纸质量影响结果:重线、未闭合轮廓、非 1:1 比例会导致建模失败或尺寸错误
初学者建议手动重建:直接粘贴或自动转换虽快,但难以修改;按尺寸重新绘制草图更可控
适用场景:上述方法适用于 规则几何体(如轴类、盘盖类、钣金件);复杂曲面或装配体仍需手动建模
如需官方详细指引,可参考:SolidWorks 2D to 3D 转换帮助文档
