ansys跌落仿真模型简化后重量不对

ANSYS 跌落仿真模型简化后重量不对，主要原因是简化过程中删除了几何特征导致质量损失，可通过添加质量点、检查材料密度、控制质量缩放比例等方法解决。

问题原因分析

‌几何特征删除导致质量损失‌：模型简化时删除倒圆角、冲孔、非装配孔等特征会减少单元和节点数，同时也会减少模型总质量 。‌‌‌

‌材料密度设置错误‌：输入的材料属性（如密度）不准确会导致计算质量偏差，需使用准确的实验数据作为材料输入值 。‌‌

‌质量缩放设置不当‌：LS-DYNA 中质量缩放可增加最小时间步长，但总质量等于物理质量加增加的质量，一般确保每个部分的质量增加不超过 5%。‌‌‌

解决方案

‌使用质量点替代简化部件‌：

对于非承力件（如装饰罩、线缆托架），用质量点（Point Mass/MASS21 单元）替代。‌‌‌


在 ANSYS Workbench 结构模块中通过插入质量点实现，设置总质量和转动惯量。‌‌‌

‌简化前后模态验证‌：

对初始模型及简化后的模型分别进行自由模态分析。

确保简化前后对应阶数的固有频率相差在 5%~10% 以内。‌‌‌


振型应大体一致，云图图层位置大致相同。‌‌‌

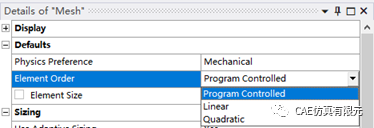

‌检查材料与网格设置‌：

核实材料密度、弹性模量等参数是否准确。‌‌

使用"Geometry Properties"工具评估各部件体积占比，小于总装配体体积 0.1% 的部件优先考虑简化。‌‌‌

跌落仿真注意事项

定义初始条件时，通常定义速度和角速度而非落差，以节约计算时长。‌‌‌

沙漏能一般要求不超过总能量的 5%。‌‌‌

简化阶段规划好潜在接触区域，预留 1-2mm 间隙避免生成大量无效接触对。‌‌‌
