ansys输出位移图的解释

在 ANSYS 中输出的‌位移图‌（通常以‌位移云图‌或‌变形矢量图‌形式呈现）用于直观展示结构在载荷作用下的变形情况。以下是关键解释：

‌位移图的核心含义‌

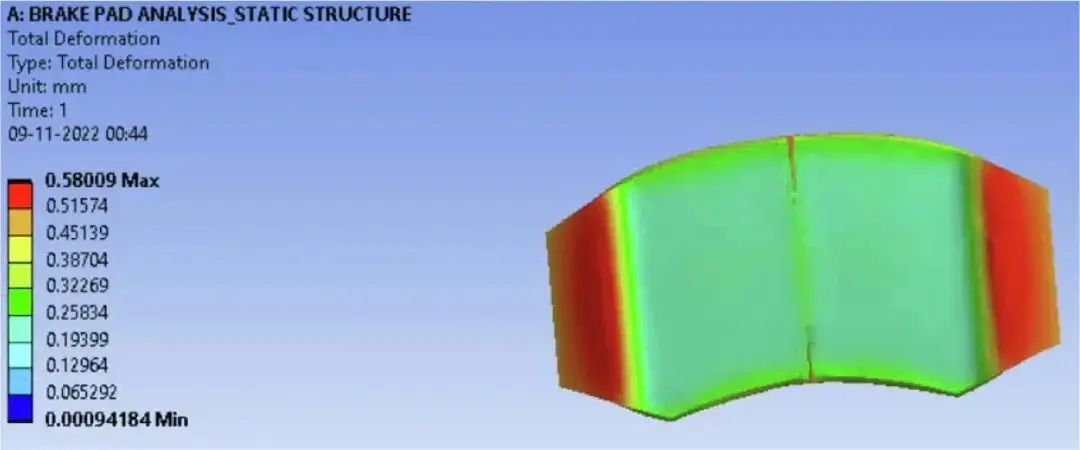

‌位移云图‌：通过颜色渐变表示结构各节点的‌位移大小‌，颜色越暖（如红/黄）代表位移越大，越冷（如蓝/紫）代表位移越小。

‌变形矢量图‌：在模型上叠加箭头，显示‌位移的方向与相对大小‌，可叠加在未变形或已变形模型上。

‌常见术语说明‌

在 ANSYS 云图左上角常显示以下参数：

‌DMX‌：模型中‌总位移的最大值‌（固定不变，不随当前显示项改变）‌‌

‌SMX / SMN‌：当前所查看结果（如 UX、UY、U 总和等）的‌最大值 / 最小值‌‌‌


例如：

查看总位移（U, SUM）时，DMX = SMX。

查看 Y 方向位移（U, Y）时，SMX 为 UY 的最大值，但 DMX 仍为总位移最大值。

‌生成位移图的基本步骤（通用）‌

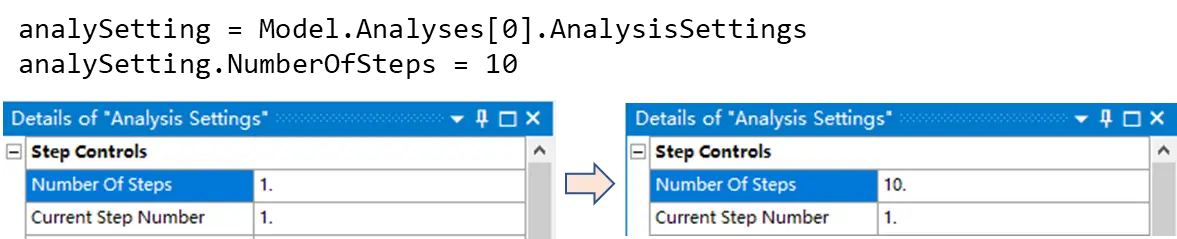

‌完成结构静力或模态分析‌。

进入后处理模块：

‌经典 ANSYS (APDL)‌：

Main Menu → General Postproc → Plot Results → Contour Plot → Nodal Solu，选择位移分量（如 U, SUM）‌‌

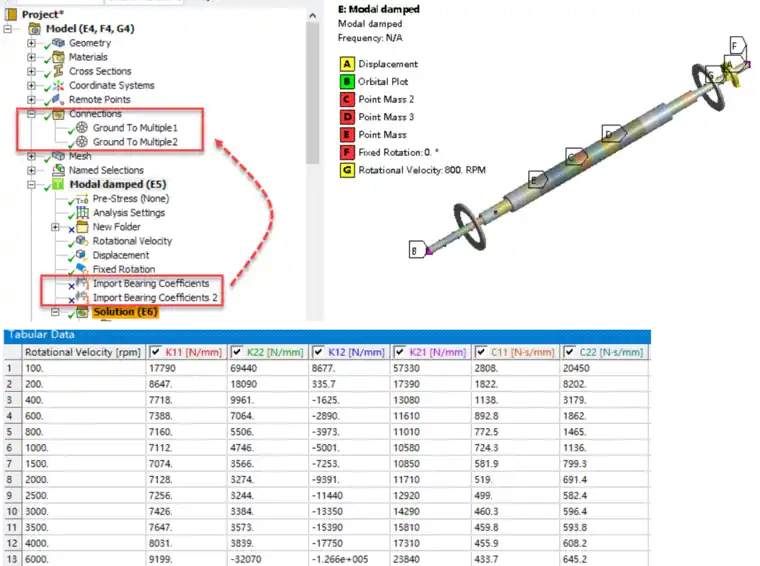

‌ANSYS Workbench‌：


在 Solution 中右键点击“Displacement”或“Total Deformation”即可生成云图‌‌

可选择显示‌变形形状‌（Deformed Shape）以观察实际变形形态‌‌

‌应用场景‌

‌结构优化‌：识别最大变形区域，调整支撑或厚度。

‌故障诊断‌：异常大位移可能指示局部失效或约束不足‌‌

‌模态分析‌：振型（Mode Shape）即为各阶固有频率下的位移分布形态‌‌


‌导出位移数据‌

若需将位移数据用于其他软件（如 Unity），可通过以下方式导出‌节点坐标 + 位移分量 (DX, DY, DZ)‌：

‌APDL 命令流‌：使用 *GET 和 *VWRITE 将数据写入 CSV 文件‌‌

‌Workbench‌：右键 Solution → Export → 导出为 CSV 格式‌‌

注意坐标系转换：Ansys 默认 Y 向上，Unity 也 Y 向上，但 Z 方向相反，需调整 Z 坐标符号‌‌

如需操作演示，可参考：ANSYS 如何查看及输出位移矢量图 ‌‌
