ansys如何输出轴力

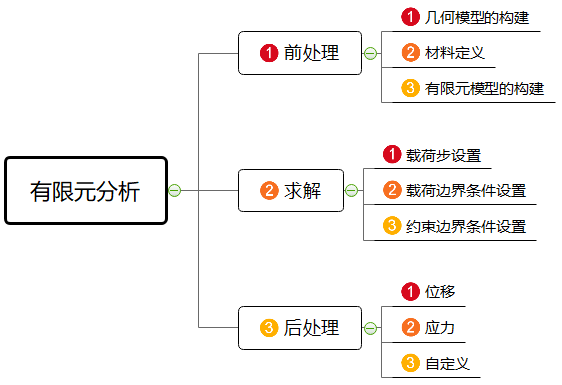

在 ANSYS 中输出轴力，主要通过 ‌后处理阶段‌ 使用 ‌单元表（ETABLE）‌ 提取杆单元（如 LINK180、LINK8）或梁单元的轴向内力。根据当前公开资料和主流操作方式，推荐以下方法：

‌核心命令法（适用于 APDL / 经典界面）‌

‌进入后处理器‌

apdl

/post

‌定义轴力单元表‌

对于 ‌桁架/杆单元（如 LINK180）‌，使用：

apdl


ETABLE, MFORX, SMISC,

MFORX：自定义表名（可替换为其他名称）

SMISC, 1：表示提取该单元类型中第 1 项 SMISC 数据，即 ‌轴力‌ ‌‌

‌查看结果‌

列表显示所有杆件轴力：

apdl

PRETAB, MFORX

图形化显示轴力分布：


apdl

PLETAB, MFORX

⚠️ 注意：不同单元类型的轴力对应 SMISC 编号可能不同。例如 BEAM188 单元的轴力（Fx）位于 SMISC,1（I 节点）和 SMISC,14（J 节点）‌‌

务必根据所用单元类型查阅 ANSYS 单元手册 确认正确序号

‌GUI 操作法（适用于 Mechanical / 图形界面）‌

若使用 ANSYS Mechanical（非 APDL），可通过以下路径提取轴力：

完成求解后，进入 ‌Solution‌ 模块

右键 → ‌Insert‌ → ‌Element Table‌


在 Details 中：

‌Item‌ 选择 Force 或 Axial Force（取决于版本）

‌Scope‌ 选择对应单元组（如所有 LINK 单元）

结果将显示在 ‌Results‌ 中，可导出为表格或绘图

⚠️ Mechanical 界面中“轴力”选项可能需启用 ‌Beam/Link Result‌ 或手动添加自定义结果，具体选项因版本而异。

‌常见注意事项‌

‌单位一致性‌：轴力单位与建模时使用的单位制一致（如 N、kN）‌‌

‌正负号含义‌：正值通常表示 ‌拉力‌，负值表示 ‌压力‌ ‌‌

‌单元类型匹配‌：非杆单元（如 BEAM、SOLID）需查对应手册确认轴力输出项编号 ‌‌

如需进一步操作示例，可参考 仿真秀-轴向拉伸与压缩 或 CSDN-ANSYS输出LINK单元轴力。
