ansys图例字体大小设置

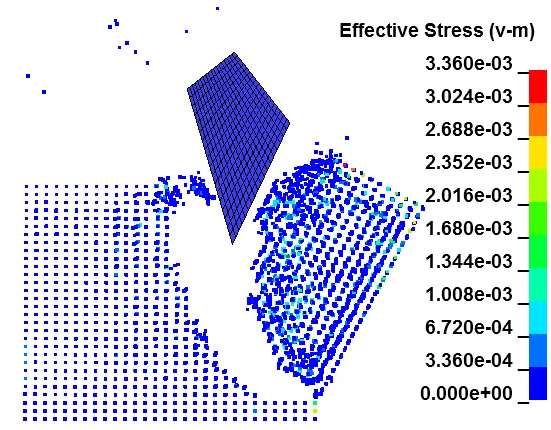

在 ANSYS 中设置图例（即云图或结果图中的颜色条、探针标签等）字体大小，主要通过以下两种方式实现，适用于 ‌ANSYS Workbench‌ 及其嵌入的 ‌Mechanical‌ 模块：

方法一：调整整个界面字体（推荐用于常规使用）

此方法同步放大图例、探针标签、UI 文本等，适合日常操作和报告输出。

打开 ‌ANSYS Workbench‌。

进入 ‌Mechanical‌ 模块（双击模型或结果系统）。

点击顶部菜单栏的 ‌File → Options‌。

在弹出的对话框中，选择 ‌UI Options → Style → Font‌。

将字体大小从默认的 ‌Normal‌ 改为 ‌Large‌ 或 ‌Extra Large‌。


点击 ‌OK‌ 保存设置，界面和图例字体将立即变大。

此方法在多个来源中被确认有效，包括 2023 年和 2025 年发布的指南 ‌‌

方法二：单独设置出图时的字体放大倍数（适用于最终出图）

若仅需在导出图像（如 PNG、JPG）时放大图例和标注字体，可使用此方法：

在 Mechanical 中完成结果后，点击 ‌Result → Images → Image to File‌。

在弹出的保存对话框中，找到 ‌Font Magnification Factor‌（字体放大系数）。

将默认值 ‌1‌ 改为更大的数值（如 1.5 或 2）。


保存图像，导出的图片中图例和标注字体将按比例放大 ‌‌

补充说明

‌Workbench 本身不支持直接修改图例字体‌，必须通过上述 UI 或出图设置间接调整。

若界面整体模糊或字体过小，还可结合 ‌Windows DPI 缩放设置‌：右键 Workbench 快捷方式 → 属性 → 兼容性 → 更改高 DPI 设置 → 勾选“替代高 DPI 缩放行为”，并选择“系统”或“系统增强”‌‌

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS Help Documentation（需登录账号）
