ansys能识别的模型格式

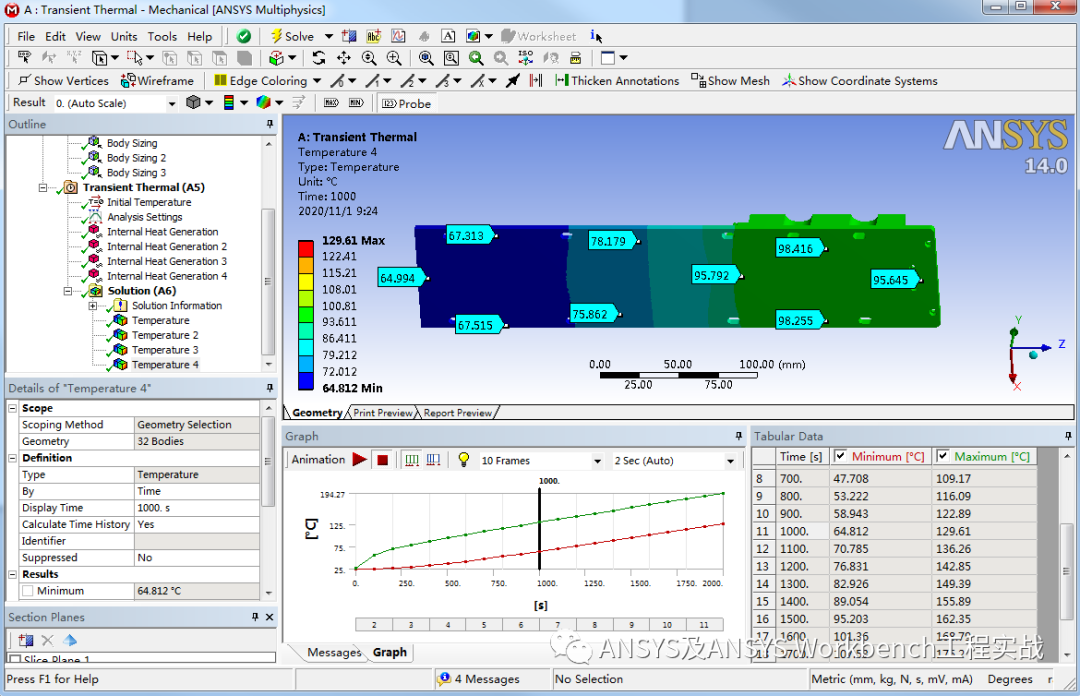

ANSYS 能识别的模型格式主要包括以下几类，依据权威公开资料整理如下：

‌主要支持的三维几何模型格式‌

‌STEP (.stp, .step)‌：国际标准产品模型数据交换格式（ISO 10303），支持几何、拓扑、材料等信息，‌推荐优先使用‌‌‌

‌IGES (.igs, .iges)‌：早期通用图形交换格式，支持2D/3D几何与注释，广泛兼容‌‌

‌Parasolid (.x_t, .x_b)‌：

‌.x_t‌（文本格式）：ANSYS 原生支持，高精度，常用于 SolidWorks、NX 等软件导出‌‌

‌.x_b‌（二进制格式）：部分版本支持，但可能需额外设置‌‌

‌ACIS SAT (.sat)‌：基于 ACIS 几何内核的中性格式，AutoCAD、Inventor 等支持良好‌‌

‌STL (.stl)‌：主要用于增材制造和网格模型，适合 CFD 或简单结构分析‌‌

‌OBJ (.obj)‌：多边形网格格式，适用于逆向工程与可视化‌‌

‌其他可导入格式（部分需插件或转换）‌

‌DWG/DXF (.dwg, .dxf)‌：AutoCAD 原生格式，‌3D 模型导入易出问题‌，建议转为 SAT 或 STEP‌‌

‌Pro/E Creo (.prt, .asm)‌：原生格式需安装专用接口，或转为 STEP/IGES 更稳妥‌‌

‌CATIA V4/V5 (.catpart, .catproduct)‌：需安装接口，或推荐导出为 STEP‌‌


‌UG/NX (.prt)‌：可导出为 Parasolid (.x_t) 或 STEP 后导入‌‌

‌注意事项‌

‌优先使用中性格式‌（STEP/IGES），避免因 CAD 版本差异导致导入失败‌‌

‌避免中文路径‌，所有文件夹和文件名建议使用英文‌‌

‌.db 文件‌ 是 ANSYS 内部数据库（保存分析模型），‌不是用于导入外部 CAD 模型的格式‌‌‌

如需官方详细列表，可参考 ANSYS 官方文档。
