ansys图例字体修改

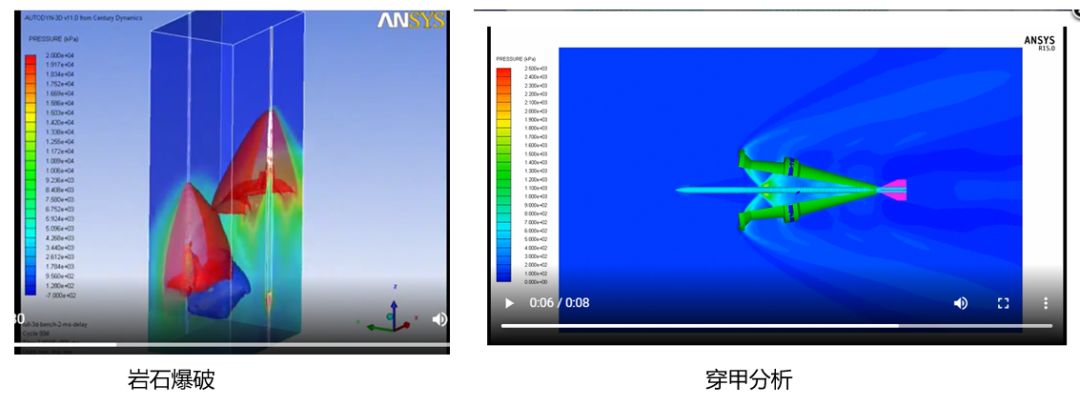

在 ANSYS 中修改图例字体，主要取决于所使用的模块（如 Mechanical、Fluent、Electronics Desktop 等）。以下是针对常见模块的操作方法：

‌1. ANSYS Mechanical（Workbench 中）‌

‌方法一：通过后处理设置放大图例字体‌

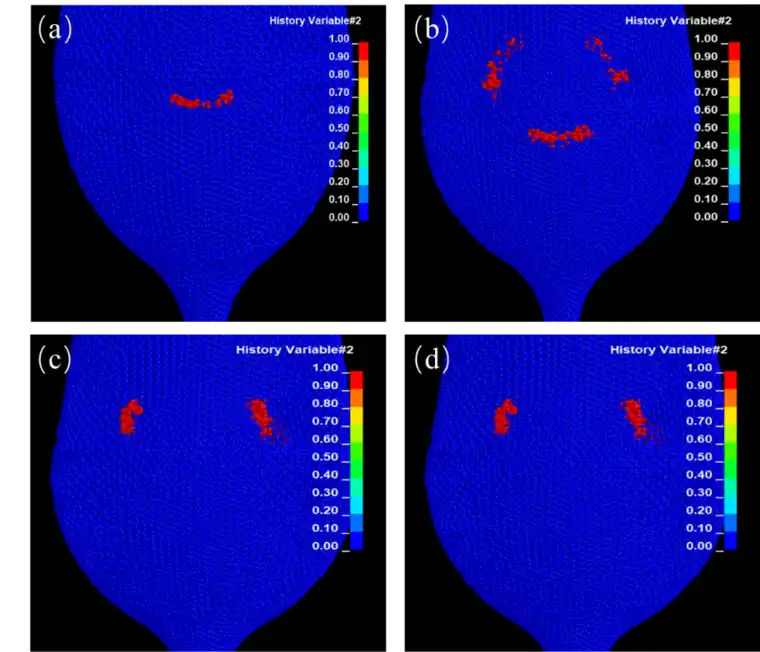

完成分析后，在 ‌Results‌ 面板中右键点击图例（颜色条）。

选择 ‌Properties‌（属性）。

在弹出窗口中找到 ‌Text‌ 或 ‌Font‌ 选项，调整字体大小 ‌‌

‌方法二：全局放大界面字体（影响图例、Probe 标签等）‌


进入 ‌Mechanical‌ 模块。

点击顶部菜单 ‌File → Options‌。

在 ‌UI Options → Style → Font‌ 中，将字体设为 ‌Large‌ 或 ‌Extra Large‌（注意：该功能在 2024 版本中需先启用 Beta 选项）‌‌

‌方法三：出图时单独设置字体放大倍数‌

点击 ‌Result → Images → Image to File‌。

在弹出窗口中找到 ‌Font Magnification Factor‌，默认为 1，可调大（如 1.5 或 2）以放大包括图例在内的所有字体 ‌‌


‌2. ANSYS Electronics（如 HFSS、Maxwell）‌

‌步骤如下‌：

在工程树中双击打开结果图（如场图或图表）。

在图形窗口中‌单击图例‌使其选中（周围会出现控制点）。

‌右键图例‌ → 选择 ‌Properties‌ 或 ‌Edit Legend‌。

在属性窗口中，找到 ‌Labels‌ 或 ‌Font‌ 选项，修改字体类型和大小 ‌‌

‌3. 中文显示为方框的解决方法‌


若图例中文显示异常（如出现方框），需设置支持中文的字体：

打开 ‌Tools → Options → Graphics‌。

将默认字体改为 ‌SimSun（宋体）‌、‌SimHei（黑体）‌ 或 ‌Microsoft YaHei（微软雅黑）‌ ‌‌

或编辑安装目录下的 font.map 文件，添加映射行，例如：

text

chinese_font= SimSun

修改后重启 ANSYS Mechanical ‌‌

⚠️ 注意：不同 ANSYS 版本界面略有差异，建议结合当前使用版本（如 2024 R1）参考官方文档或上述最新操作指南。
