ansys壳单元网格划分

ANSYS 壳单元网格划分的核心在于‌几何中面处理‌与‌2D 面网格生成‌，需根据使用环境（Workbench 或 APDL）选择对应流程。

Workbench 环境操作

在 Workbench 中，壳单元划分通常针对薄壁结构，需先将实体转化为面：

‌抽取中面‌：在 DM 界面使用 Mid-surface 工具，设置 Selection Method 为 Automatic，自动识别并生成中面片体 。‌‌‌


‌几何修复‌：利用 Surface Extension 等工具将存在间隙的片体连成一体，并合并为一个零件以共享节点 。‌‌‌

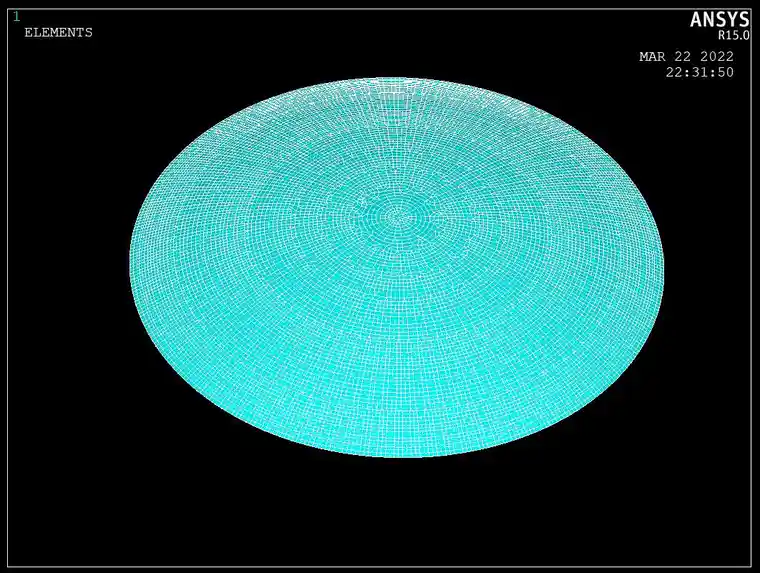

‌网格生成‌：进入 Mechanical 界面，设置 Method 为 Quadrilateral Dominant（四边形主导），生成面网格 。‌‌‌

‌单位检查‌：务必在 Mesh 模块确认单位系统（如 Millimeter），避免尺寸量级错误 。‌‌‌

经典 APDL 环境操作


在经典界面中，需通过命令流或 GUI 精确控制：

‌单元定义‌：选择壳单元类型（如 SHELL63 或 SHELL181），并设置实常数定义厚度 。‌‌‌

‌划分控制‌：使用 MSHAPE 命令指定单元形状（0 为四边形/六面体，1 为三角形/四面体），配合 MSHKEY 选择自由或映射划分 。‌‌

‌厚度模拟‌：对于变厚度结构，可利用 RTHICK 函数将参数分配到节点，模拟厚度光滑变化 。‌‌‌


关键属性与质量控制

‌网格类型‌：自由网格适合复杂形状，映射网格要求几何规则且质量更高 。‌‌‌

‌尺寸控制‌：通过 SmartSizing 或 ESIZE 控制网格密度，关键区域（如焊缝、应力集中处）需局部细化 。‌‌‌

‌质量检查‌：避免使用退化单元，尽量不混用六面体和四面体单元，确保计算精度 。‌‌‌
