ansys中的mesh有什么用

在 ANSYS 中，‌Mesh（网格）‌ 是将连续几何模型离散化为由‌节点（Nodes）‌ 和‌单元（Elements）‌ 组成的有限元或计算流体力学（CFD）分析基础的关键步骤。其核心作用是为后续的数值仿真（如结构力学、流体动力学、热传导、电磁场等）提供可计算的离散模型。

‌ANSYS Mesh 的主要用途‌

‌几何离散化‌：将复杂几何体划分为大量小单元，便于计算机进行数值积分和求解偏微分方程。

‌适配求解器需求‌：不同物理场（如 Structural、CFD、Electromagnetics）对网格类型、密度、阶次等有不同要求，Mesh 可根据目标求解器自动优化设置 ‌‌

‌控制计算精度与效率‌：

局部加密（如应力集中区、边界层）提升结果准确性；

合理控制全局尺寸避免计算资源浪费 ‌‌

‌支持多种网格类型‌：

‌四面体（Tetrahedral）‌：适用于复杂几何；

‌六面体（Hexahedral）‌：精度高、计算效率好，适用于规则区域；

‌扫掠（Sweep）、多区（MultiZone）、六面体主导（Hex Dominant）‌ 等方法适应不同拓扑结构 ‌‌


‌生成边界层/膨胀层（Inflation）‌：用于捕捉近壁面流动或应力梯度，在 CFD 和结构接触分析中至关重要 ‌‌

‌质量评估与优化‌：提供多种质量指标（如单元质量、正交性、偏度等），帮助识别并改进低质量网格 ‌‌

‌典型应用场景‌

‌结构分析（Mechanical）‌：使用二阶单元捕捉应力梯度，局部加密接触或孔边区域 ‌‌


‌流体仿真（CFD）‌：通过边界层网格解析 y+ ≈ 1 的近壁流动，启用曲率/邻近捕捉以适应复杂几何 ‌‌

‌多物理场耦合‌：如热-结构耦合，需确保温度场和位移场网格兼容 ‌‌

‌接触与非线性分析‌：接触面需精细网格以保证压力传递平滑，避免收敛失败 ‌‌

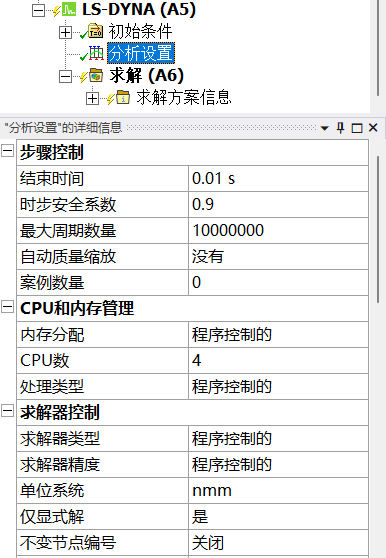

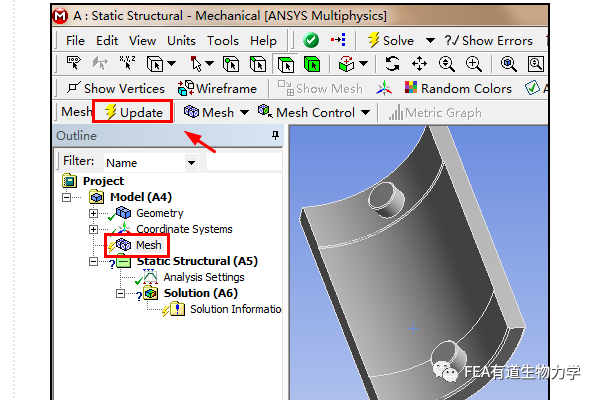

‌关键操作流程简述‌

‌指定目标求解器‌（如 CFD、Mechanical）→ 自动匹配默认网格策略 ‌‌

‌设置全局/局部尺寸‌ → 控制整体及关键区域网格密度 ‌‌

‌插入局部控制‌（如 Size、Inflation、Named Selection）→ 定义加密区域或边界条件 ‌‌

‌生成网格并检查质量‌ → 查看 Element Quality、Orthogonal Quality 等指标，确保平均单元质量 ≥ 0.7 ‌‌

更多操作细节可参考官方文档或实战指南：ANSYS Mesh 实战指南 ‌‌
