ansys怎样组合线和面

在 ANSYS 中组合线和面，主要通过 ‌布尔运算‌ 或 ‌几何合并工具‌ 实现。根据当前主流版本（如 ANSYS Workbench 2025 R1）和经典 APDL 环境，操作方式略有不同。

‌一、在 ANSYS Workbench（DesignModeler 或 SpaceClaim）中组合线和面‌

适用于 ‌图形界面建模‌，推荐使用 ‌Combine（组合）工具‌：

‌操作步骤‌：

进入 ‌DesignModeler‌ 或 ‌SpaceClaim‌。

在功能区点击 ‌“Combine”‌ 工具（位于 “Design” 或 “Modify” 选项卡下）。

选择 ‌目标实体/曲面‌（即要被合并的主体）。

点击 ‌“Select Bodies to Merge”‌，选择要合并的其他线或面。

勾选 ‌“Merge when done”‌（完成后合并），然后点击绿色对勾或按 Enter 完成。

‌注意事项‌：

‌线只能与线合并‌，‌面只能与面合并‌，不同类型不能直接组合。

合并前需确保几何接触或共面（尤其对面）‌‌


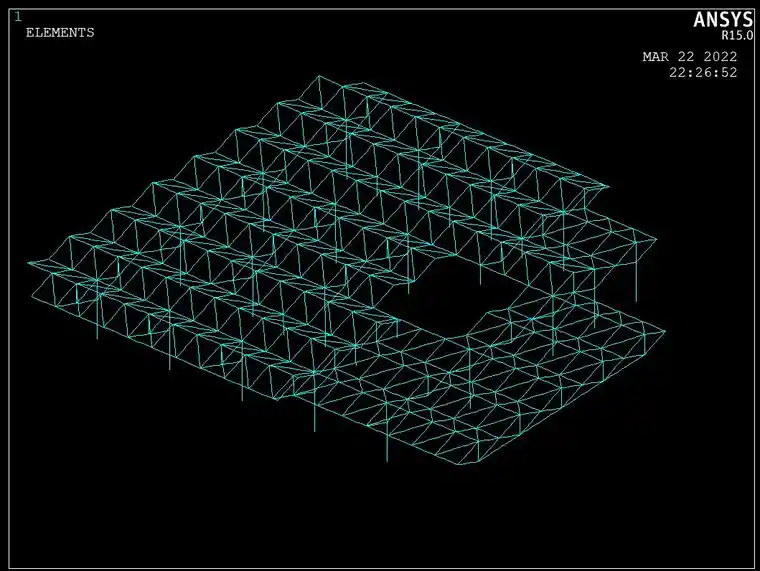

‌二、在 ANSYS APDL（经典界面）中组合线和面‌

使用 ‌布尔运算命令‌：

‌组合线‌：

使用 ‌LADD‌ 命令将多条线合并为一条线。

apdl

LADD, L1, L2, ..., LN

可选参数：DELE（删除原线）或 KEEP（保留原线）‌‌

‌组合面‌：

使用 ‌AADD‌ 命令将多个面合并为一个面。

apdl

AADD, A1, A2, ..., AN

要求面‌共面或边界重合‌，否则可能失败‌‌

‌替代方法‌：

若线不闭合无法直接成面，可使用 ‌VDRAG‌（拉伸）或 ‌ARSYM‌（镜像）生成新面‌‌

‌三、常见问题与建议‌

‌报错“lines are not adjacent”‌：说明线未首尾相连形成闭合环，需检查节点对齐‌‌

‌建议优先使用 MERGE 命令‌（非布尔）来消除重合节点，确保网格连续性‌‌

在 Workbench 中，若需将多条线分属不同部件，可使用 ‌“Add Frozen”‌ 功能‌‌

如需详细操作演示，可参考官方教程：ANSYS 12.0 Workshop8.1-线和面体 ‌‌
