ansys薄壁圆环网格划分不出来

薄壁圆环在 ANSYS 中网格划分失败，通常与几何特征、网格设置或求解器限制有关。结合当前（2026年）最新公开资料，以下是‌主要原因及对应解决方法‌：

‌一、常见原因与解决策略‌

‌几何模型存在缺陷‌

薄壁结构（如圆环）若存在微小间隙、重叠面、尖角或非连续边线，会直接导致网格划分失败。

‌解决方法‌：

在 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 中使用“几何检查”工具自动识别并修复重叠、间隙等问题。

删除或抑制对分析无影响的小特征（如倒角、小孔）。

使用“虚拟拓扑”（Virtual Topology）合并相邻曲面，简化几何‌‌

‌六面体/扫掠网格要求过高‌

薄壁圆环若采用扫掠（Sweep）或多域扫掠（Multi-Domain Sweep），需满足截面一致性与路径连续性，否则失败率高（约78%的六面体失败源于几何问题）‌‌

‌建议‌：


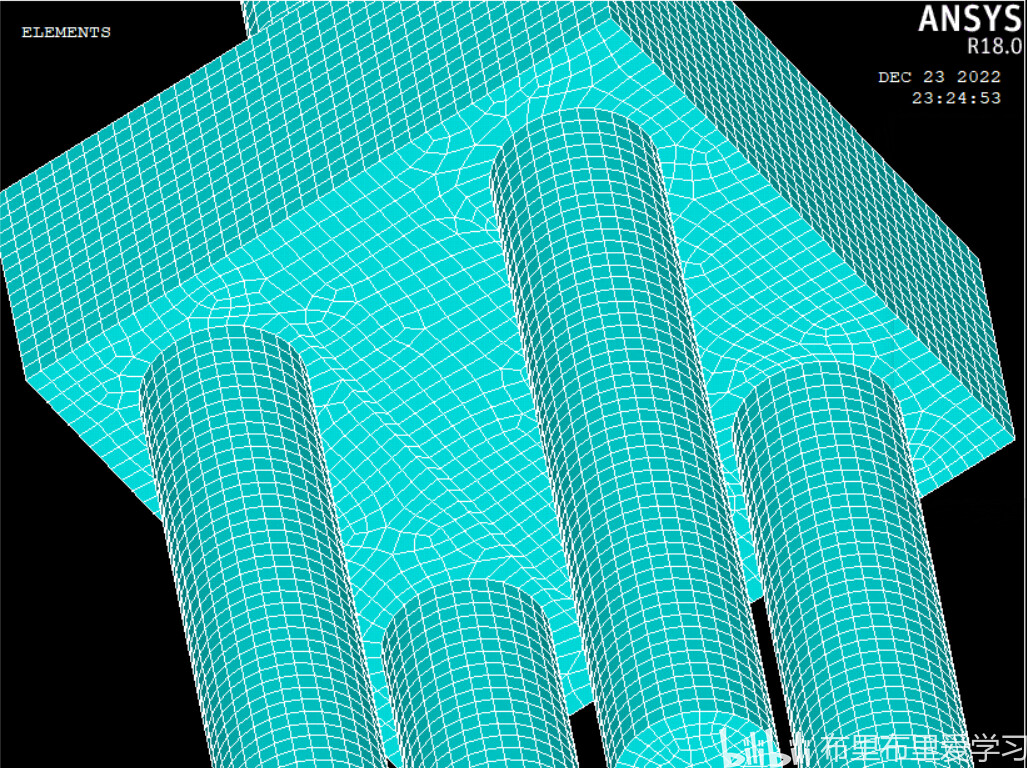

改用 ‌四边形主导网格‌（Quadrilateral Dominant）或 ‌四面体网格‌（Tetrahedral），更适合复杂薄壁结构‌‌

若坚持用六面体，可将圆环沿周向分割为多个扇区，分别扫掠。

‌网格尺寸设置不当‌

全局单元尺寸（Element Size）过小或未考虑曲率/邻近性自动加密，可能导致单元过密甚至交叉‌‌

‌调整建议‌：

在 ‌Mesh → Sizing‌ 中：

增大 ‌Element Size‌（如设为壁厚的 1/2～1/3）。

关闭或放宽 ‌Curvature Normal Angle‌（如从 30° 调至 60°～90°），减少因小圆角导致的过度细化。

关闭 ‌Proximity Control‌（若无接触或窄间隙）‌‌

‌未使用壳单元简化模型‌


薄壁圆环若用实体单元（如SOLID183）模拟，需大量单元，易失败。

‌推荐做法‌：

在 ‌DesignModeler‌ 中抽取‌中面‌（Mid-surface）‌‌

切换为‌壳单元‌（如SHELL181），仅在中面划分网格，大幅降低计算量与失败风险‌‌

‌多体装配未正确处理‌

若圆环由多个部件组成（如内外环），需确保拓扑共享或使用“Glue”连接。

‌操作‌：在 ‌Model‌ 中右键 → ‌Create Named Selection‌ → 选择所有体 → ‌Form New Part‌ 实现拓扑共享‌‌

‌二、推荐操作流程‌

‌几何预处理‌

打开几何 → 检查并修复缺陷 → 删除小特征 → 合并曲面（Virtual Topology）。


‌选择合适网格类型‌

首选：‌Quadrilateral Dominant‌（四边形主导）。

次选：‌Tetrahedral‌（四面体，配合Patch Conforming算法）‌‌

‌设置网格控制‌

全局 Element Size ≈ 壁厚 /

关闭不必要的自动加密（曲率、邻近性）‌‌

‌生成网格‌

若失败，查看 ‌Details of Mesh‌ 中的错误提示，定位具体失败区域。

‌考虑壳单元方案‌（尤其适用于薄壁）

抽取中面 → 转为壳单元 → 划分面网格‌‌

💡 ‌提示‌：若模型从外部 CAD 导入（如 STEP、IGES），建议先在 ‌SpaceClaim‌ 中清理几何，再导入 Workbench ‌‌

如需进一步诊断，可提供具体错误提示（如“Surface mesh self-intersects”或“One or more bodies failed to mesh”），以便精准定位。
