ansys如何移动模型至坐标原点

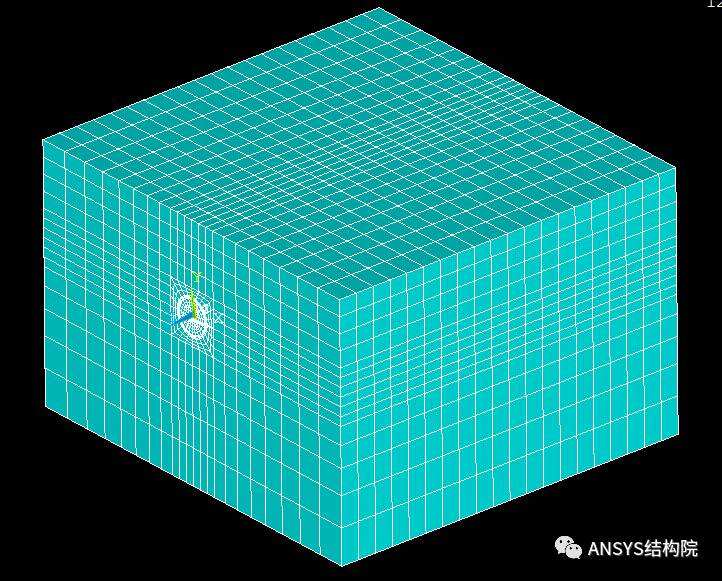

在 ANSYS 中将模型移动至坐标原点，主要通过 ‌移动工作平面（Workplane）‌ 或 ‌使用 MOVE 命令‌ 实现。根据当前主流版本（如 ANSYS Mechanical APDL 或 Workbench）和公开资料，推荐以下方法：

‌核心操作步骤‌

‌方法一：通过工作平面偏移（WPOFFS）‌

确定模型当前几何中心或目标点的坐标（如已知为 (x0, y0, z0)）。

在命令行输入：

text

WPOFFS, -x0, -y0, -z

这会将工作平面原点移动到模型的几何中心。

若需将模型整体移动到全局原点 (0,0,0)，可结合 MOVE 命令：

选择所有实体（体、面、关键点等）。

执行 Main Menu > Preprocessor > Modeling > Move/Modify，选择对应实体类型。

在移动对话框中输入目标偏移量（通常为 -几何中心坐标）‌‌

‌方法二：使用 WPAVE 命令（适用于多个特征点平均）‌


若模型有多个对称特征点，可用 WPAVE 计算平均位置作为新原点：

text

WPAVE, x1,y1,z1, x2,y2,z2, x3,y3,z

例如，对三个角点取平均以定位模型中心 ‌‌

‌方法三：在 ANSYS Workbench 中‌

导入模型后，在 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 中：

使用“移动”工具（Move）。

选择“几何体”或“体”。

拖动或输入坐标，将模型的参考点（如质心）对齐到全局原点 ‌‌

或通过 ‌Local Coordinate System‌ 定义新原点，再将其设为激活坐标系 ‌‌

‌注意事项‌


‌坐标系类型‌：确保当前激活的是笛卡尔坐标系（CSYS,0），否则移动方向可能不符预期 ‌‌

‌精度问题‌：若模型复杂，手动输入坐标可能存在误差，建议结合 ‌“Pick”‌ 功能拾取关键点 ‌‌

‌载荷与约束‌：移动模型后，若已施加载荷或边界条件，需确认其是否仍相对于全局坐标系生效 ‌‌

‌推荐流程（简洁版）‌

‌确定目标点‌（如质心或几何中心）。

‌计算偏移量‌（目标点坐标取负值）。

‌执行移动‌：

APDL：WPOFFS, dx, dy, dz + MOVE 命令。

Workbench：使用 DesignModeler 的“Move”工具对齐到原点。

如需详细操作演示，可参考 仿真秀-ANSYS建模坐标系实践 ‌‌
