ansys中坐标系如何移动

在 ANSYS 中，“移动坐标系”需区分是‌移动工作平面（Working Plane）‌，还是‌移动模型本身（节点/几何）‌，因为两者操作逻辑不同。根据当前主流 ANSYS APDL（参数化设计语言）环境，以下是核心方法：

‌一、移动工作平面（用于建模参考）‌

工作平面是建模时的临时二维基准面，其原点可独立于全局坐标系移动。

‌相对偏移移动‌：使用 WPOFFS 命令

沿当前工作平面坐标系的 WX、WY、WZ 方向偏移指定距离。

示例：WPOFFS, 10, 5, 0 表示沿 WX 正向移动 10，WY 正向移动

‌绝对定位到指定坐标‌：使用 WPAVE 命令

将工作平面原点移动到全局坐标系中的指定点 (X, Y, Z)。

示例：WPAVE, 100, 200, 300 将原点移至 (100, 200, 300)。

‌移动到关键点或节点平均位置‌：

KWPAVE, P1, P2, ...：移动到多个关键点的几何中心。


NWPAVE, N1, N2, ...：移动到多个节点的平均位置。

⚠️ 注意：WPOFFS 是‌相对移动‌，而 WPAVE 是‌绝对定位‌。若需精确对齐原点，建议先切换到全局坐标系（CSYS, 0）再操作 ‌‌

‌二、移动整个模型（改变节点位置）‌

若需将模型整体平移或旋转（如使几何中心对齐原点），需操作‌节点坐标‌，而非仅移动工作平面。

‌平移模型‌：使用 NMODIF + UPGEOM

定义平移矢量 (DX, DY, DZ)。

选择所有节点：NSEL, ALL

修改坐标：NMODIF, ALL, , NX(DX), NY(DY), NZ(DZ)

刷新显示：UPGEOM, 1 ‌‌

‌旋转模型‌：


方法1：通过圆柱坐标系绕轴旋转（如绕 Y 轴旋转 90°）：

apdl

CSYS, 5 ! 切换到总体圆柱坐标系（Y 轴为旋转轴）

CMSEL, ALL ! 选择所有模型

D, ALL, ROTY, -90 ! 输入角度（默认单位：度）

方法2：手动遍历节点应用旋转矩阵（适用于任意轴）‌‌

‌将模型移动到原点‌：

可先计算模型几何中心，再用 NMODIF 整体平移；或利用 WPAVE 配合 CSYS, 4（工作平面坐标系）辅助定位 ‌‌

‌三、GUI 操作路径（适用于 ANSYS Mechanical APDL）‌


‌移动工作平面‌：

Utility Menu > Workplane > Offset WP to > Offset（输入偏移量）

或 Offset WP to > Absolute（输入目标坐标）

‌移动模型‌：

Main Menu > Preprocessor > Modeling > Move / Modify > Volumes/Nodes，选择实体后输入位移值 ‌‌

‌关键区别总结‌

操作目标 命令/方法 适用场景

‌移动工作平面‌ WPOFFS, WPAVE 建模时调整参考基准

‌移动模型节点‌ NMODIF, UPGEOM 改变模型在全局坐标系中的位置

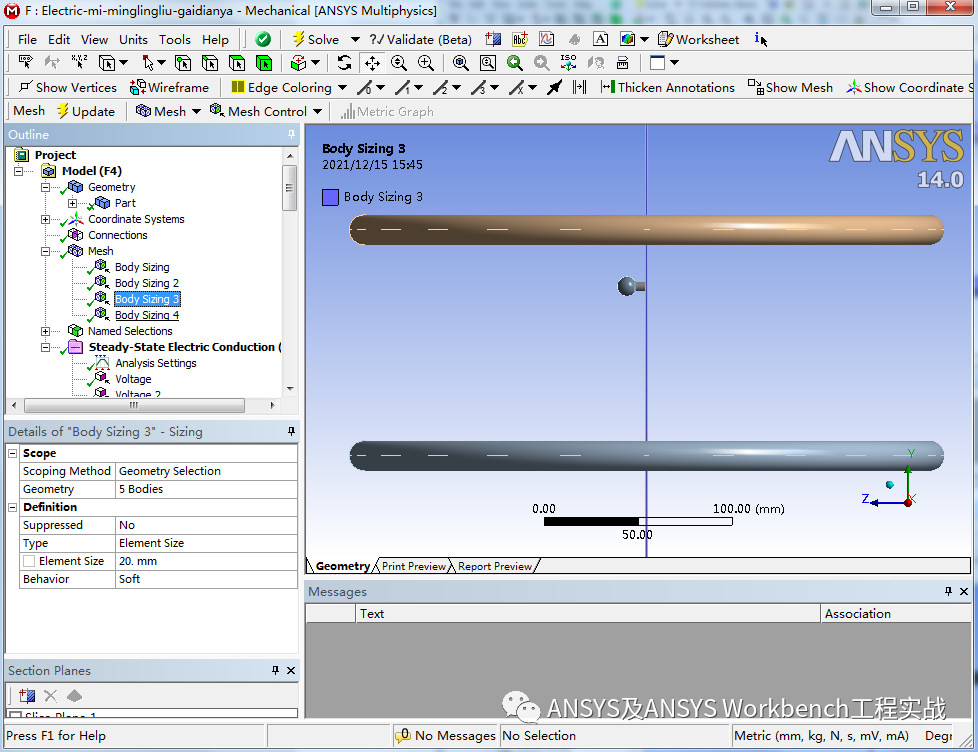

💡 提示：若在 ‌ANSYS Workbench‌ 环境中，建议直接在 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 中使用“移动”工具，更直观高效 ‌‌

如需进一步操作示例（如将模型中心对齐原点），可提供具体模型类型（体、面、关键点等）以便细化步骤。
