ansys画的点为什么看不到

在 ANSYS 中画的点（关键点，KP）看不到，通常不是因为点不存在，而是‌显示设置或操作流程问题‌。以下是常见原因及对应解决方法：

常见原因与解决方法

‌当前显示模式不是“画点”模式‌

ANSYS 可以分别显示关键点（KP）、线（L）、面（A）、体（V）等几何层级。如果当前处于 LPLOT（显示线）或 APLOT（画面）模式，点不会显示。

‌解决‌：输入命令 KPLOT 切换到显示关键点模式。

‌点未包含在当前选择集中‌

若新建点后未被选中，即使执行 KPLOT 也不会显示。

‌解决‌：先输入 ALLSEL, ALL 全选所有实体，再执行 KPLOT。

‌点未成功创建‌


如果定义点的坐标输入错误、关键点已存在但未正确引用，或命令（如 K）执行失败，点可能根本没生成。

‌验证方法‌：使用 KPLOT 后查看是否有提示“no keypoints found”；或用 LIST, KP 列出所有关键点确认是否存在。

‌显示范围超出视图‌

点可能位于坐标系远处，超出当前视图范围。

‌解决‌：使用 VPLOT, ALL 或 PLOTT, ALL 重置视图，或手动缩放/平移图形窗口。

‌显示设置被关闭‌

在某些版本（如 ANSYS Workbench）中，需手动开启“Show Vertices”才能看到点。

‌解决‌：在 Mechanical 模块中，进入 ‌View → Show → Vertices‌ 确保已勾选 ‌‌


补充建议

若使用 ‌APDL（命令流）模式‌，优先按顺序执行：

apdl

ALLSEL, ALL

KPLOT

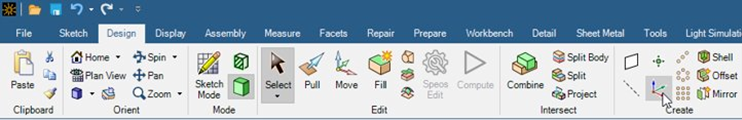

若使用 ‌Workbench 界面‌，检查是否在 DM（DesignModeler）或 Mechanical 中正确添加了点，并确认显示选项未被关闭 ‌‌

⚠️ 注意：在 ANSYS Classic（APDL）中，KPLOT、LPLOT、APLOT 等命令是‌互斥显示‌的——执行其中一个会隐藏其他类型实体。如需同时显示点和线，可使用 PLOT, MULTI 并在 Multi-Plot Controls 中分别启用 KP 和 L ‌‌
