ansys应力图全是红色

ANSYS应力图显示全红，通常是因为‌颜色映射范围设置不当‌或‌结果数值异常‌导致所有应力值被归为最高色阶（红色）。以下是常见原因及对应解决方法：

‌主要原因与解决方法‌

‌颜色映射范围未自动调整‌

默认情况下，ANSYS可能将色阶范围固定在一个较小区间，导致所有应力值落在最高色阶（红色）。

‌解决‌：启用自动色阶缩放。

apdl

/POST

PLRC,AUTO ! 自动调整颜色映射范围

PLNSOL,S,EQV ! 重新绘制等效应力云图

‌模型存在应力奇异点‌

尖角、自由边或过度约束会导致局部应力极高，拉伸整个色阶范围，使其他区域全红。

‌解决‌：过滤异常高应力值。

apdl

ESOL,STRESS_LIMIT,,MAX_STRESS_VALUE ! 设置合理最大应力限值（如材料屈服强度）

PLESOL,S,EQV ! 显示过滤后云图

‌后处理色阶级别过少‌


默认色阶可能只有9级，颜色过渡不明显。

‌解决‌：增加色阶数量。

apdl

/CONTOUR,15 ! 设置16级色阶（默认9级）

PLNSOL,S,EQV

‌绘图设备模式错误‌

使用矢量模式（VECTOR）可能导致颜色显示异常。

‌解决‌：切换至光栅模式。

apdl

/DEVICE,VECTOR,

/REPLOT

‌结果未正确加载或求解未收敛‌

若未加载最后子步或求解失败，结果数据可能异常。

‌解决‌：确认求解成功并加载正确结果。

apdl

/POST


SET,LAST ! 加载最后一个子步

PLNSOL,S,EQV

‌进阶操作（适用于Workbench/Mechanical）‌

若使用 ‌Ansys Mechanical‌（非APDL）：

在结果中右键点击等效应力 → 选择 ‌Contours‌。

在 ‌Details of Contours‌ 中：

将 ‌Range‌ 改为 ‌User Specified‌，手动设置最小/最大值。

在 ‌Color Map‌ 中，拖动色条分界点，使红色仅覆盖高应力段。

或使用 ‌Probe‌ 工具检查局部应力值，确认是否真有极端值。

‌验证步骤‌

查看图例是否显示多色段（非全红）。

使用 /SHOW,PNG,REV 输出PNG图像，确认颜色正常。

检查应力范围：PRNSOL,S,EQV 查看最小/最大值是否合理。

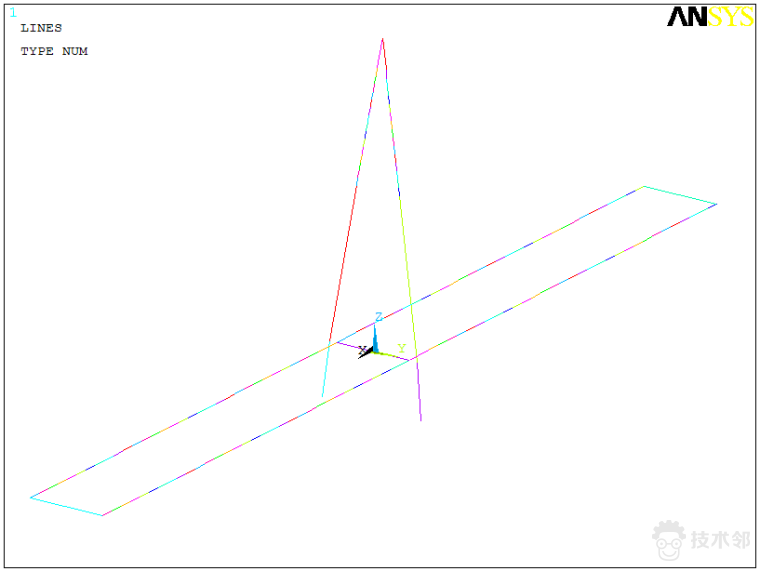

若上面操作后仍全红，建议检查模型边界条件、单元类型（如BEAM单元需用 /ESHAPE,1 激活应力显示）或网格密度是否过粗 ‌‌

如需进一步帮助，可提供使用的 ANSYS 模块（APDL / Workbench）和单元类型。
