在 ANSYS Mechanical 中“看”结果，通常是指‌查看和解读仿真后的分析结果‌（如应力、应变、位移、收敛性等）。根据当前时间（2026年5月）和最新公开资料，以下是关键操作与解读方法：

‌一、常见结果类型及查看方式‌

‌EPTO（总机械应变）‌

‌含义‌：EPTO = EPEL（弹性应变） + EPPL（塑性应变） + EPCR（蠕变应变），‌不包含热应变‌。

‌常用指标‌：

EPTOEQV：等效总机械应变（von Mises），用于判断屈服。

EPTO1/2/3：主应变，用于识别最大变形方向。

‌查看路径‌：后处理 → 右键插入 Strain → 选择 Equivalent Total（即 EPTOEQV）‌‌

‌应力（Stress）‌

默认显示 Equivalent (von Mises) 应力，用于评估屈服风险。

壳单元需注意‌厚度位置‌（Top/Middle/Bottom），否则结果可能失真‌‌

‌位移（Displacement）‌

查看整体变形形态，检查是否超出允许范围。

‌收敛曲线（Convergence）‌

非线性分析中，若“力收敛曲线”落在“收敛准则”之下，表示收敛‌‌

若不收敛，可查看是否因时间步过大，程序会自动减小步长（二分法）‌‌

‌接触结果‌

在经典界面（APDL）中：

General Postproc → Plot Results → Contour Plot → Nodal Solu → Contact 下可选接触压力、渗透量等‌‌


在 Mechanical 中：通过 Contact Tool 或 Contact Status 查看‌‌

‌二、实用技巧‌

‌单位一致性‌：确保几何、材料、载荷单位统一，避免 EPTO 异常偏高‌‌

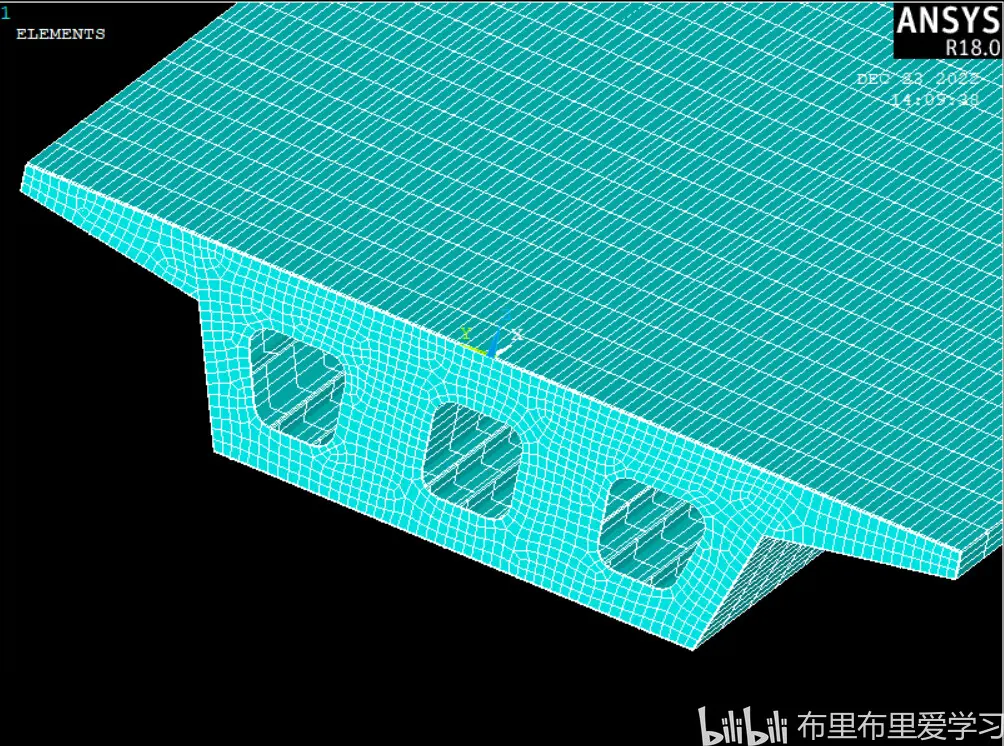

‌网格敏感性‌：在塑性区加密网格，确保 EPTO 结果收敛（差异 <5%）‌‌

‌路径探测‌：沿关键路径绘制 EPTO 或应力变化曲线，定位高应变区域‌‌

‌探针工具‌：点击模型某点直接读取数值‌‌

‌结果坐标系‌：


默认在‌全局坐标系‌查看。

如需‌单元坐标系‌结果（如壳单元法向应力），需切换至 Solution Coordinate System‌‌

‌三、常见误区提醒‌

❌ 将 EPTOEQV 直接与材料延伸率比较 → 忽略多轴效应和应变路径‌‌

❌ 在纯弹性分析中关注 EPTO → 此时 EPTO = EPEL，无额外意义‌‌

❌ 忽略热应变影响 → 若涉及温度，应使用 Equivalent Total Strain（含热应变）而非 EPTO‌‌

如需具体操作演示（如悬臂梁 EPTO 查看），可参考 ‌‌

中的实战案例，或访问 CSDN ANSYS Mechanical 入门教程 ‌‌
