ansyswb如何查看单元输出表

在 ANSYS Workbench（WB）中查看‌单元输出表‌，主要可通过以下几种方式实现，具体取决于所需信息类型（如单元编号、节点关联、结果数据等）：

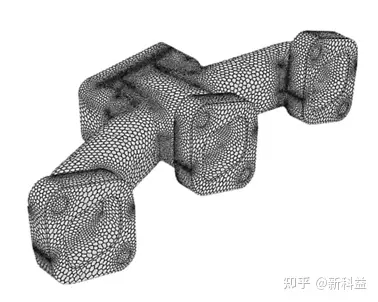

‌1. 查看单元基本信息（编号、类型、节点）‌

‌方法一：使用 APDL 命令流（需提交求解）‌

在 Mechanical 界面插入 Command，输入类似以下命令：

apdl

*get,nelem,elem,,count

*dim,elist,array,nelem

*vget,elist,elem,,num

vwrite,elist

(F10.0)

保存为 .mac 文件后调用，或直接运行，但‌必须提交求解才能执行‌‌‌


‌方法二：使用 Python 脚本（推荐，无需求解）‌

在 Mechanical 中打开 ‌Automation → Scripting‌。

输入以下代码提取单元与节点信息：

python

analyses = Model.Analyses[0]

mesh = analyses.MeshData

with open('elements.txt', 'w') as f:

for elem in mesh.Elements:

f.write(f"Element {elem.ID}: Nodes {elem.NodeIDs}\n")

运行后生成 elements.txt 文件，包含所有单元及其节点编号‌‌

‌方法三：使用 FE Info 插件（可视化查询）‌


安装 FE Info 插件。

选中单元或节点后，左上角直接显示其编号、类型、关联节点等信息‌‌

‌2. 查看单元结果数据（如应力、应变）‌

‌步骤：‌

在 ‌Solution‌ 模块中右键 → ‌Insert → Element Table‌。

点击 ‌Define Table‌ → ‌Add‌。

输入表名（如 VMS），选择结果类型（如 Stress → Von Mises）。

点击 ‌OK‌ 后，该表将出现在结果列表中，可右键 → ‌Export‌ 导出为 .txt 文件‌‌

‌或使用 Worksheet 查看可输出项：‌

在 Solution 中右键 → ‌Worksheet‌。


查看 ‌Expression‌ 列获取合法结果标识符（如 Sx, Ux, VonMises 等）‌‌

‌3. 批量导出所有单元结果‌

右键点击任意结果项（如 Equivalent Stress）→ ‌Export‌。

选择格式（默认 .txt），文件将包含每个单元/节点的编号及其结果值‌‌

总结建议

若需‌快速查看或导出单元基本信息‌，优先使用 ‌Python 脚本‌（无需求解，灵活高效）‌‌

若需‌查看计算结果（如应力）的单元输出表‌，使用 ‌Element Table + Export‌ 功能‌‌

若需‌交互式查询单个单元信息‌，推荐安装 ‌FE Info 插件‌‌‌
