在 ANSYS 中查看阵型图(即模态分析后的振型图),主要通过后处理阶段(Postprocessing)实现。根据公开资料和主流操作流程,具体步骤如下:经典 ANSYS(APDL)中查看振型图
完成模态分析求解后,进入后处理模块:主菜单:General Postproc
读取所需阶次的模态结果:读取第1阶振型:Read Results → First Set
读取第2阶振型:Read Results → Next Set(重复操作可依次查看后续阶次)
绘制振型图:路径:Plot Results → Deformed Shape
在弹出对话框中选择 Def + undeformed(变形+未变形形状叠加),更清晰展示振型特征
点击 OK 即可显示当前阶次的振型动画或静态图
查看对应固有频率:可通过 Results Summary 查看所有提取阶次的频率值,频率显示在结果图左上角或列表中

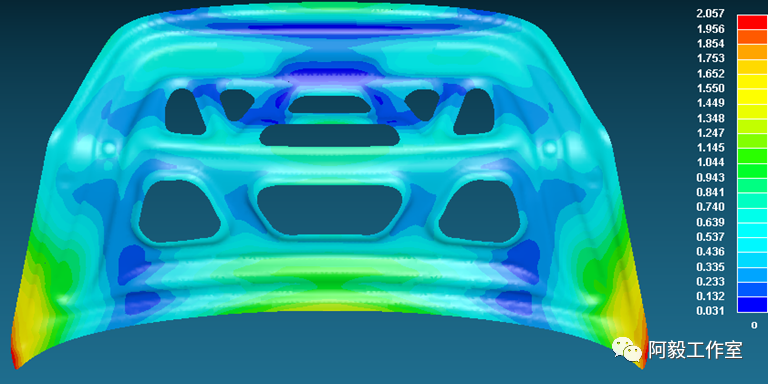

查看位移云图(辅助理解振型分布):路径:Plot Results → Contour Plot → Nodal Solu
选择 DOF Solution → Displacement vector sum,可观察各阶振型的位移云图
ANSYS Workbench 中查看振型图
在 Modal 分析系统求解完成后:在 Solution 行右键 → 选择 Deformed Shape 或 Total Deformation
双击结果项(如 Mode 1)即可直接显示该阶振型
支持动画播放:在结果选项卡中点击 Animate 按钮,可动态演示振型
补充说明
振型是归一化位移形状,最大位移通常为1,仅用于展示变形模式,不代表实际位移量
建议使用 国际单位制(m, N, Pa)以确保频率单位为赫兹(Hz)
若使用命令流,可通过 set,1 读取第一阶,pldisp,1 或 plnsol,u,sum,1 绘制振型
如需进一步操作指导,可参考官方教程或仿真平台资源,例如:ANSYS模态分析详解。
