在 ANSYS 中添加固定约束(Fixed Support)的方法,根据所使用的界面不同(Mechanical APDL 或 ANSYS Workbench/Mechanical),操作略有差异。以下是主流方式的详细说明:一、ANSYS Workbench(Mechanical 界面)
适用于大多数工程仿真场景,操作直观。
进入 Mechanical 界面
在 Workbench 中完成几何建模与网格划分后,双击 “Static Structural”(或类似分析系统)进入 Mechanical。
插入固定约束
在左侧树形菜单中,右键点击 “Static Structural”(如 A5)。
选择 Insert → Fixed Support。
选择约束位置
在图形窗口中,选择要施加约束的面、边或点(通常为固定支撑部位)。
选中后,该几何体将高亮显示(如绿色)。
在右侧 Details of “Fixed Support” 面板中,点击 Apply 确认。
验证约束
约束成功后,模型上会显示固定约束图标(通常为“锁”形标记)
⚠️ 注意:固定约束会限制所有自由度(UX、UY、UZ、ROTX、ROTY、ROTZ),可能在约束处产生应力奇异,结果不宜用于该区域的应力评判

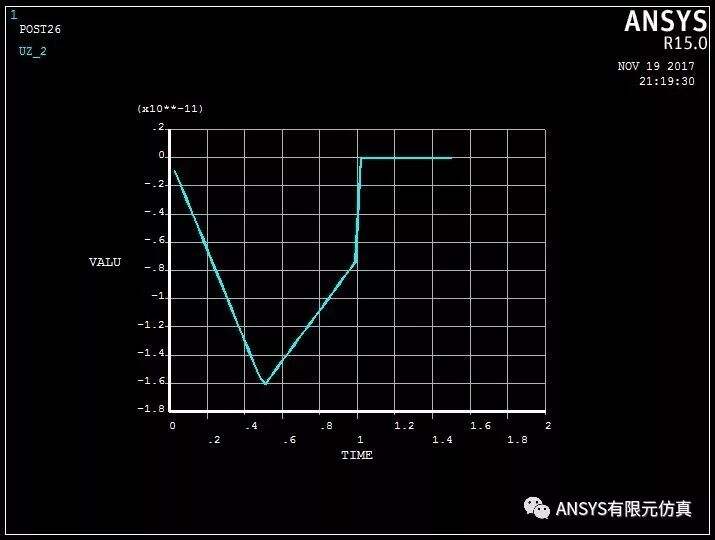

二、ANSYS APDL(命令流方式)
适用于脚本化操作或高级用户。
固定节点所有自由度:apdl
D, NODE, ALL,
其中 NODE 为节点编号,ALL 表示所有自由度,0 表示位移值为零。
示例:固定 X=0 平面上所有节点:apdl
NSEL, S, LOC, X, 0 ! 选择 X 坐标为 0 的节点
D, ALL, UX, 0 ! 固定 UX 方向
D, ALL, UY, 0 ! 固定 UY 方向
D, ALL, UZ, 0 ! 固定 UZ 方向
此方式适用于 Mechanical APDL(经典界面),不适用于 Workbench 的图形界面
三、关键注意事项
约束对象:可施加于面、边、点或节点,取决于模型类型(实体、壳、梁等)
避免过约束:确保模型未被重复或冲突约束(如同时用固定约束和位移约束覆盖同一区域)
自由度限制:固定约束完全限制 6 个自由度(3 平移 + 3 转动),适用于刚性支撑场景
