ansysworkbench如何计算转动惯量

在 ‌ANSYS Workbench‌ 中计算转动惯量，主要通过 ‌Mechanical 模块中的“Inertia”工具‌ 实现。以下是标准操作流程：

‌核心步骤‌

‌完成几何建模与材料定义‌

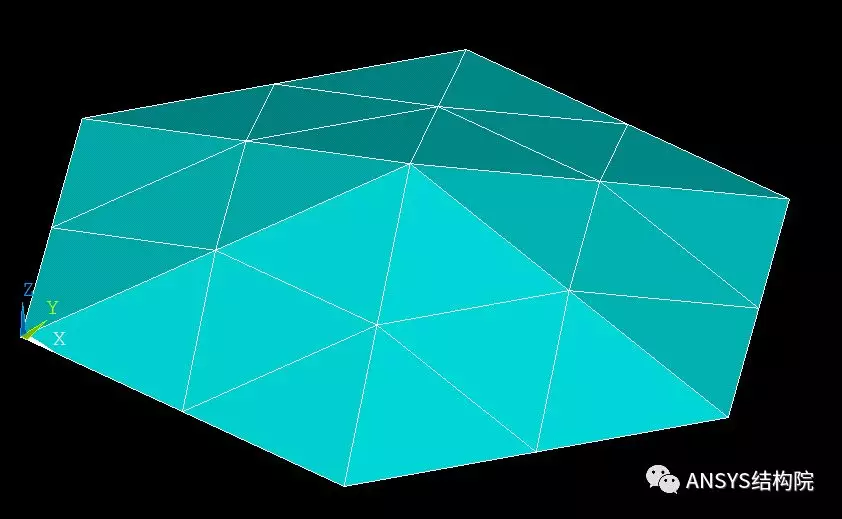

在 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 中建立包含旋转部件的几何模型。

在 ‌Mechanical‌ 中为部件赋予正确的材料密度（确保单位制统一）‌‌

‌定义旋转轴（关键）‌

转动惯量依赖于旋转轴方向，需明确旋转轴（如全局 Z 轴或自定义坐标系）‌‌

可通过 ‌Coordinate System‌ 创建局部坐标系，使其原点与铰接点重合、轴向与旋转轴一致‌‌

‌插入 Inertia 计算工具‌

在 ‌Solution‌ 节点下右键 → ‌Insert → Tools → Inertia‌‌‌

在 ‌Details‌ 面板中设置：

‌Reference Coordinate System‌：选择与旋转轴对齐的坐标系。

‌Selection‌：选择需要计算转动惯量的部件（建议仅选参与转动的刚体）‌‌

‌求解并提取结果‌

求解后，在 ‌Results‌ 中查看输出的 ‌Mass Moment of Inertia‌ 张量：𝐼=[𝐼𝑥𝑥

𝐼𝑥𝑦𝐼𝑥𝑧𝐼𝑦𝑥

𝐼𝑦𝑦


𝐼𝑦𝑧𝐼𝑧𝑥𝐼𝑧𝑦𝐼𝑧𝑧]

I=​I

xx​I

yx​I

zx​​Ixy​I

yy​I

zy​​Ixz​I

yz


​Izz​​​若旋转轴为 ‌Z 轴‌，则目标转动惯量为 ‌𝐼𝑧𝑧I

zz​‌‌‌

‌补充方法（适用于简化模型或特定场景）‌

‌使用 Remote Point 或 Point Mass（MASS21）‌

可手动输入转动惯量值，适用于已知理论值或简化动力学分析‌‌

路径：‌Geometry → Point Mass‌ → 输入 ‌Mass‌ 和 ‌Inertia‌ 分量‌‌

‌子结构法（复杂装配体）‌

对复杂模型分段计算各部分转动惯量，再沿同一轴叠加‌‌

‌注意事项‌

‌坐标系必须对齐旋转轴‌，否则结果错误‌‌

转动惯量是‌轴相关量‌，不同旋转轴对应不同值。

对规则几何体（如圆柱、球体），可对比理论公式𝐽=∫𝑟

 𝑑𝑚J=∫r



dm 验证结果‌‌

如需详细操作演示，可参考官方教程或仿真平台视频，例如：仿真秀 - ANSYS Workbench大质量法。
