ansys如何设置体热源

在 ANSYS 中设置体热源主要通过‌Heat Generation（体积热生成率）‌ 实现，不同模块操作方式有所差异，需根据分析类型选择对应方法 。‌‌‌

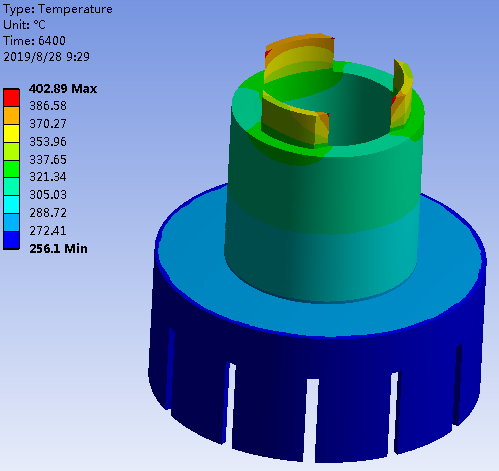

Workbench Mechanical 模块设置

‌添加热源载荷‌：在 Mechanical 界面左侧树状图中，右键点击"Transient Thermal"或"Steady-State Thermal"→选择"Insert"→"Internal Heat Generation"。

‌选择作用区域‌：在几何模型中选择需要施加体热源的实体部件（Body）。


‌输入热生成率‌：在细节面板中输入数值，‌单位为 W/m³‌（需将总功率除以体积换算）。‌‌‌

‌特殊热源类型‌：如需高斯或移动热源，可通过"Commands"插入 APDL 命令流定义函数 。‌‌‌


APDL 经典界面设置

‌定义热源函数‌：通过 Parameters→Functions→Define/Edit 进入公式编辑器，输入热流密度函数（如高斯分布）。‌‌‌

‌保存并读取‌：保存为.func 文件后，使用 Read From File 读取，生成 Table 表供调用 。‌‌‌

‌命令流加载‌：在求解阶段使用 SF 或 BFE 命令施加，如BFE,ALL,HGEN,,value 定义均匀体热源 。‌‌‌

Icepak 电子散热模块设置

‌Assign Power‌：选中芯片部件→右键"Assign Power"→输入功率值（如 5W）。‌‌‌

‌热源类型选择‌：可选择"Uniform"（均匀发热）或"Non-Uniform"（导入热分布数据）。‌‌‌

‌瞬态热源‌：勾选 Transient 选项，设置 Start/End time 及变化曲线（如 Exponential）。‌‌‌
