ansys出现错误提示的原因

ANSYS出现错误提示的原因多种多样，根据权威公开资料，可归纳为以下几类主要原因：

‌一、模型设置类问题‌

‌约束不足或未正确约束‌：这是最常见的求解失败原因。模型在空间六个自由度（三个平动、三个转动）上未被充分限制，导致刚体位移或奇异矩阵 ‌‌

‌接触或连接设置不当‌：如接触面未初始接触、接触单元重叠、绑定接触与远端载荷冲突等，可能引发过约束或欠约束 ‌‌

‌材料属性错误‌：如密度、剪切模量设为负值或极端值，单位不一致，或温度依赖材料属性输入错误 ‌‌

‌载荷或边界条件不合理‌：如施加过大载荷、方向错误，或同时在实体模型和有限元模型上施加冲突条件 ‌‌

‌二、几何与网格问题‌

‌几何缺陷‌：导入的CAD模型存在自交、孔洞、未封闭面、重合线或关键点等问题，导致网格划分失败 ‌‌

‌网格质量差‌：如单元畸变、最小角度过小（如<2.5°）、长宽比过大，或使用了不合适的单元类型（如用平面单元划分体）‌‌

‌未合并节点或重复节点‌：装配模型中部件未正确连接，需使用 NUMMRG 命令合并节点 ‌‌

‌三、系统与环境问题‌

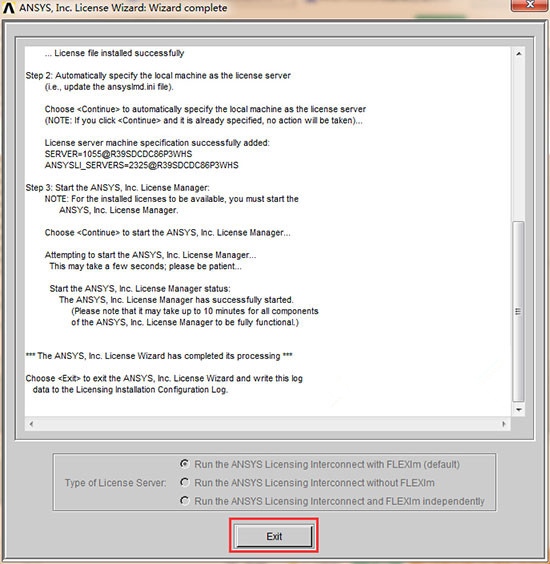

‌许可证配置错误‌：许可证服务未运行、端口被占用、环境变量 ANSYSLMD_LICENSE_FILE 指向错误路径，或防火墙拦截 ‌‌

‌Temp目录或路径含中文‌：安装或运行时若临时文件夹（如 %TEMP%）路径包含中文字符，可能导致Tcl脚本执行失败 ‌‌

‌用户账户名含中文‌：安装路径会自动包含中文用户名，引发兼容性问题，建议使用纯英文账户安装 ‌‌


‌硬件或驱动不兼容‌：显卡驱动过旧（尤其NVIDIA Quadro/RTX系列需使用ANSYS认证驱动），或内存不足 ‌‌

‌四、求解与计算问题‌

‌内存不足‌：模型规模过大，物理内存或虚拟内存不足，可尝试简化模型、增加虚拟内存或使用分布式计算 ‌‌

‌收敛失败‌：非线性分析中增量步过大、收敛准则过严，可调整求解器控制参数或改用不同求解类型 ‌‌

‌磁盘空间不足‌：工作目录或系统盘空间满，导致输出文件失败或临时文件无法写入 ‌‌

‌排查建议‌

‌优先查看错误日志‌：ANSYS会在 .out、.err 或日志文件中提示具体原因，如“Rigid body motion”明确指向约束问题 ‌‌

‌检查初始变形图‌：若整体模型出现不合理大位移，基本可确认为约束不足 ‌‌

‌按“约束→几何→网格→材料→载荷”顺序逐项排查‌，多数问题可在前几步解决 ‌‌

如需进一步诊断，可提供具体错误提示信息。
