ansys约束命令流的原因和解决方法

在 ANSYS APDL 命令流中，‌约束命令（如 D 命令）失效或设置不当‌是常见问题，可能导致求解失败、结果异常或收敛困难。以下是主要原因及对应的解决方法：

‌一、常见原因‌

‌未划分网格或节点未正确定义‌

约束命令（如 D, NODE, Lab, VALUE）需作用于已存在的节点。若未执行网格划分（LMESH, VMESH 等），则节点不存在，约束无效 ‌‌

‌命令语法错误或参数缺失‌

节点号、自由度标识（Lab）拼写错误；

忽略必要参数（如 VALUE）导致默认值不符合预期；

使用了不支持的自由度标签（如在结构分析中误用 TEMP）‌‌

‌约束与载荷混淆‌

错误使用 F 命令（载荷）代替 D 命令（约束），尤其在热分析中 ‌‌

例如：用 F, ALL, TEMP, 100 设置初始温度，而非用 D, ALL, TEMP, 100 强制恒温边界。

‌坐标系或选择集错误‌

使用 NSEL、ASEL、VSEL 选择节点时，条件设置不当（如范围错误）；


约束施加在未选中或错误的节点集上 ‌‌

‌多重约束冲突‌

同一自由度被多次 D 命令定义，且未使用 DCUM 控制累加方式，导致后定义覆盖前定义 ‌‌

‌分析类型不匹配‌

在热分析中施加位移约束（如 UX），或在结构分析中施加温度约束但未激活相应自由度 ‌‌

‌二、解决方法‌

‌确保网格已生成‌

在施加约束前，确认已执行网格划分命令（如 LMESH, ALL）‌‌

‌正确使用 D 命令语法‌

标准格式：

apdl

D, NODE, Lab, VALUE, VALUE2, NEND, NINC, Lab2, ..., Lab


示例：

固定所有自由度：D, ALL, ALL

仅约束 UX：D, 1, UX,

多节点多自由度：D, 10, UX, 0, , , , UY, UZ ‌‌

‌区分载荷（F）与约束（D）‌

‌结构分析‌：D 用于位移/转角约束；F 用于力/力矩载荷。

‌热分析‌：D 用于强制温度边界；F 用于热流或初始温度 ‌‌

‌验证节点选择‌

使用 NSOL 或 DLIST 检查约束是否正确施加：

apdl

NSEL, S, LOC, Z, 0 ! 选择 Z=0 面的节点

D, ALL, ALL ! 施加固定约束

DLIST ! 列出所有约束，确认生效 ‌‌:ml-citation{ref="1" appearance="aggregated" data="citationList"}

‌处理约束冲突‌

若需累加约束值，使用 DCUM, ADD：


apdl

D, 1, UX, 0.

DCUM, ADD

D, 1, UX, 0.02 ! 此时 UX = 0.

若需忽略重复定义，使用 DCUM, IGO ‌‌

‌检查分析类型与自由度‌

结构分析：自由度包括 UX, UY, UZ, ROTX, ROTY, ROTZ, WRAP；

热分析：自由度为 TEMP；

确保单元类型（ET）支持所需自由度 ‌‌

‌调试建议‌

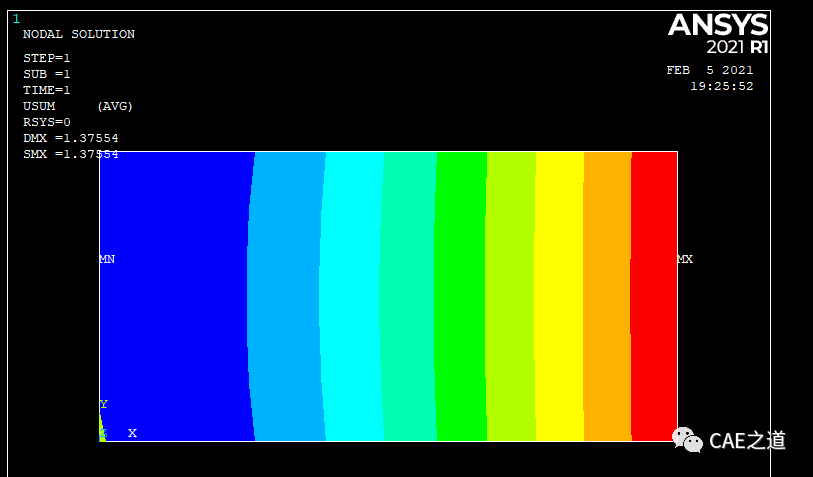

分步执行命令流，结合 /POST1 查看约束列表；

参考官方文档或权威教程（如周炬《ANSYS静力学实例》）验证逻辑 ‌‌

如需进一步排查具体命令流错误，可提供报错信息或命令片段，以便精准定位。
