ansys加载函数载荷

在 ANSYS 中施加‌函数载荷‌，是指利用数学函数（如随时间、坐标或温度变化的表达式）来定义边界条件或载荷分布。根据当前主流版本（如 ANSYS Workbench / Mechanical 和 APDL），常用方法如下：

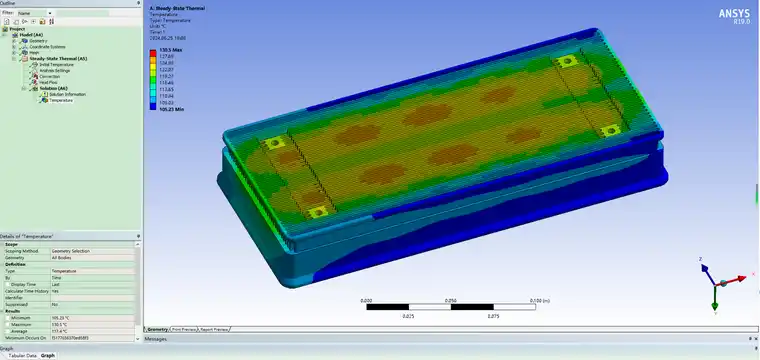

‌一、ANSYS Mechanical（Workbench 界面）中施加函数载荷‌

适用于结构、热力学等分析类型。

‌适用载荷类型‌：力、压力、温度、热流、对流系数等。

‌核心步骤‌：

在载荷设置界面（如 Force、Pressure、Temperature）中，找到数值输入框。

点击输入框右侧的 ‌“Function”‌ 按钮（通常显示为 F(x) 图标）。

选择：

‌新建函数‌：通过 Define/Edit 打开函数编辑器；

‌读取已有函数‌：通过 Read from file 加载 .func 文件。

在函数编辑器中：

选择 ‌函数类型‌（如 Tabular (Table) Force vs. Time、Temperature vs. X 等）；

设置 ‌自变量‌（如 Time、X、Y、Z）；

输入数据点或解析表达式（如 60*sin(45*Time)）；

设置插值方式（线性、样条等）和外推规则。

应用后，载荷将按函数随指定变量变化。

✅ ‌提示‌：若需模拟阶跃载荷，可用 Sigmoid 函数近似，例如：

1/(1+exp(-100*(Time-0.1))) ‌‌

‌二、ANSYS APDL（命令流）中施加函数载荷‌

主要通过 ‌表格数组（TABLE）‌ 实现，不能直接写表达式，需离散化为数据点。


‌关键命令‌：

*DIM：定义表格数组；

*SET：赋值索引和函数值；

SFL、SF 等命令引用表格施加载荷。

‌基本流程‌：

定义表格维度，例如对单变量（如 X 坐标）压力分布：

apdl

*DIM, myPress, TABLE, 5, 1, 1 ! 5个数据点，1列函数值

设置索引（自变量）和函数值：

apdl


*SET, myPress(0,0,1), 0.0, -999 ! 元数据：起始X=0，结束标志

*SET, myPress(1,0,1), 0.0 ! X1=

*SET, myPress(2,0,1), 1.0 ! X2=

...

*SET, myPress(0,1,1), 1.0, -1, 0, 1, 17, 1, -2 ! 插值控制头

*SET, myPress(1,1,1), 100 ! P(X=0)=

*SET, myPress(2,1,1), 150 ! P(X=1)=

...

施加载荷：

apdl

SFL, 5, PRES, %myPress% ! 对线5施加压力，引用表格

⚠️ ‌常见错误‌：*DIM 维度与实际变量数不匹配，或误向 (0,0,1) 等元数据位置赋普通值 ‌‌

‌三、注意事项‌

‌版本差异‌：ANSYS 5.6 及更早版本需通过节点循环手动赋值 ‌‌

现代版本（14.0+）已内置函数编辑器 ‌

‌瞬态分析‌：时间函数需与 ‌时间步设置‌ 匹配，建议启用 Auto Time Stepping 并在关键时间点加密子步 ‌‌

‌验证‌：施加后可通过 Plot Results 或 List Loads 检查实际加载值是否符合预期。
