ansys中载荷位移曲线的命令流

在 ANSYS 中绘制‌载荷-位移曲线‌，通常用于非线性静力分析（如材料非线性、大变形、接触等），需通过‌时间历程后处理器（/POST26）‌ 提取载荷与位移数据并绘图。以下是基于公开资料整理的典型命令流流程：

‌核心步骤‌

‌前处理‌：定义几何、材料、单元、网格、边界条件等。

‌求解设置‌：

使用 ANTYPE, STATIC 进行静力分析。

开启大变形：NLGEOM, ON。

设置多载荷步（如通过 *DO 循环逐步施加位移）。

启用自动时间步和非线性控制：AUTOTS, ON、NROPT, FULL 等。

‌后处理‌：进入 /POST26，定义载荷变量和位移变量，绘制曲线。

‌典型命令流示例‌

以下命令流基于 ‌‌

的完整示例，适用于棱柱体顶部施加位移、底部固定的情况：

apdl

FINISH

/CLEAR

/PREP

! 定义单元类型（SOLID185，缩减积分）

ET,1,SOLID185,,

! 材料属性（弹塑性）

MP,EX,1,2.17E

MP,PRXY,1,0.

MP,DENS,1,7.85E-

TB,KINH,

TBPT,,0.00159,345.

TBPT,,0.0723,498.

! 创建几何体（100×100×300 棱柱）

BLC4,-50,-50,100,100,

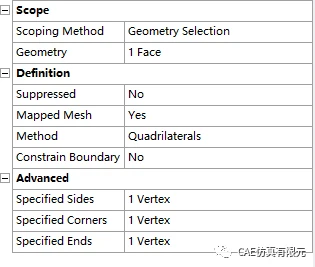

! 网格划分

LSEL,S,LOC,Z,

LESIZE,ALL,,,

LSEL,S,LOC,Z,

LSEL,A,LOC,Z,

LESIZE,ALL,,,


MSHAPE,0,3D

MSHKEY,

VSEL,ALL

VATT,1,,

VMESH,ALL

! 边界约束（底部固定）

ALLSEL,ALL

ASEL,S,LOC,Z,

NSLA,S,

D,ALL,ALL,

! 求解设置

/SOLU

ANTYPE,STATIC

OUTRES,ALL,LAST

CNVTOL,F,,0.05,

NLGEOM,ON

PRED,ON,,ON

AUTOTS,ON

NSUBST,10,100,

NEQIT,

KBC,

! 逐步施加位移（Z方向 -1 单位，共30步）

*DO,I,1,

ALLSEL,ALL

ASEL,S,LOC,Z,

NSLA,S,

D,ALL,UZ,-1*I,,,,

TIME,I

ALLSEL,ALL

SOLVE

*ENDDO

! 绘制载荷-位移曲线

/POST


! 获取加载点位移（顶部最小Z节点）

NSEL,S,LOC,Z,

*GET,N1,NODE,,NUM,MIN

NSOL,2,N1,U,Z ! 位移存为变量

PROD,3,2,,,Weiyi,,, -1 ! 反向存为变量3（名称Weiyi）

! 获取载荷（支座反力）

NSEL,S,LOC,Z,

*GET,NN,NODE,,COUNT

*GET,N1,NODE,,NUM,MIN

RFORCE,3,N1,F,Z ! 轴向反力存为变量

*DO,I,1,NN-

N1=NDNEXT(N1)

RFORCE,4,N1,F,Z

ADD,3,3,

*ENDDO

PROD,5,3,,,HEZAI,,,1/1000 ! 转换为 kN，存为变量

! 设置坐标轴并绘图

/AXLAB,X,Weiyi(mm)

/AXLAB,Y,Hezai(kN)

XVAR,

PLVAR,

‌关键说明‌

‌载荷获取方式‌：常用 RFORCE 提取支座反力，或通过 FSUM 求和节点力 ‌‌

‌位移获取‌：使用 NSOL 提取指定节点某方向位移 ‌‌

‌变量关联‌：用 PROD 对变量进行缩放或符号变换。

‌收敛控制‌：非线性分析中建议开启 AUTOTS, NLGEOM, ON, NROPT, FULL 以提高收敛性 ‌‌

若使用 ‌Workbench‌，可通过插入 APDL 命令（Commands Object）实现类似功能 ‌‌

如需进一步优化收敛或处理复杂接触，可参考 ‌‌

中的混合编程策略。
