ansys详细信息怎么调出

在 ANSYS 中调出详细信息，具体操作取决于所使用的模块（如 ‌Mechanical‌、‌Workbench‌ 或 ‌APDL‌）以及所需查看的信息类型（如模型参数、结果数据、节点/单元信息等）。以下是主流场景下的操作方法：

‌一、ANSYS Workbench / Mechanical 界面‌

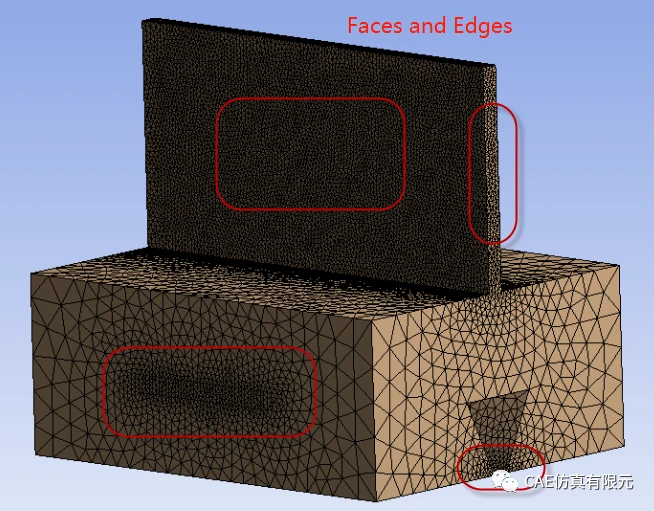

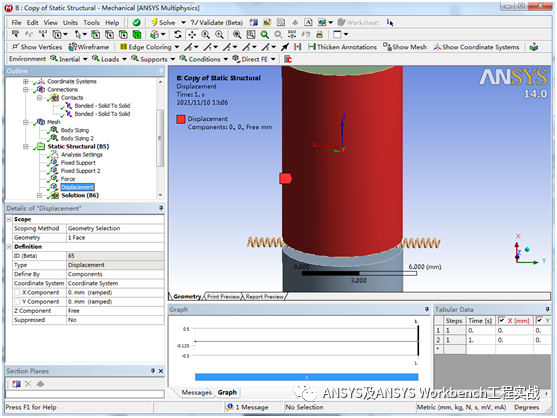

‌显示模型树与详细信息窗口‌

使用快捷键 ‌Ctrl + O‌ 可快速显示/隐藏模型树和详细信息窗口 ‌‌

或通过菜单栏：‌主页 → 布局 → 管理‌，勾选相应视窗 ‌‌

‌查看模型树中的详细设置‌

单击模型树中的任意项（如“Geometry”、“Mesh”、“Solution”等），右侧会自动显示该模块的详细参数面板 ‌‌

‌调出信息栏（Messages）‌


若信息栏消失，可通过以下方式恢复：

‌View → Windows → Messages‌ ‌‌

或重置整个布局：‌View → Windows → Reset Layout‌ ‌‌

‌使用插件获取更详细模型信息‌

可安装 ‌ACT 插件（如 ModelInfo）‌，支持查看节点坐标、单元连接、间距等高级信息 ‌‌

‌二、ANSYS Mechanical APDL（经典界面）‌

‌通过命令流查看详细信息‌

在命令输入行或命令流中使用以下命令：

NLIST：列出所有节点编号及坐标

ELIST：列出所有单元编号及连接关系


MATLIST：列出材料属性

DLIST：列出边界条件

ETLIST：列出单元类型定义

*CFOPEN + NLIST + *CFCLSE：将信息输出到文本文件 ‌‌

‌通过 GUI 查看‌

节点编号显示：‌Utility Menu → PlotCtrls → Numbering‌，勾选 ‌Node numbers‌ ‌‌

查看节点力：‌Main Menu → General Postproc → List Results → Nodal Solution → Force‌ ‌‌

‌三、结果详细信息查看（如应力、位移）‌

‌Workbench/Mechanical‌

右键点击结果分支（如“Equivalent Stress”）→ ‌Insert → Element Solution‌ 可查看原始单元解（非平均化）‌‌

默认显示的是外推后的节点解，若需原始积分点数据，需启用 ‌Unaveraged‌ 选项 ‌‌


‌APDL‌

查看节点应力：‌General Postproc → Plot Results → Contour Plot → Nodal Solu‌

查看单元解：‌Options for Output → RSYS → 勾选 “Element Solution”‌ ‌‌

‌四、常见问题排查‌

‌详细信息栏不见了？‌

先尝试 ‌Ctrl + O‌ ‌‌

再检查 ‌View → Windows‌ 中是否勾选了 ‌Messages‌ 或 ‌Model Tree‌ ‌‌

若仍无效，考虑重置布局或检查显卡驱动 ‌‌

‌信息不完整？‌

某些高级选项需在 ‌Tools → Options → Appearance‌ 中启用 ‌“Trial Options”‌（如对称边界条件详情）‌‌

如需进一步操作指导，可参考官方文档或社区资源：

ANSYS 官方支持

CSDN ANSYS 问答 ‌‌
