ansys压力方向怎么控制

阅读数 20

在 ANSYS 中控制压力方向，主要取决于所使用的模块（经典 APDL 或 Workbench）以及载荷类型（均布、随坐标变化、局部/全局方向等）。以下是基于公开资料整理的核心方法：

‌一、经典 ANSYS（APDL）中控制压力方向‌

‌默认行为‌：

使用 SFA 命令施加面压力时，‌压力沿单元法向‌作用，无法直接指定任意方向 ‌‌

‌实现任意方向压力的方法‌：

‌使用表面效应单元（如 SHELL63）‌，通过参数化编程（APDL）逐单元施加节点力，从而自定义压力方向 ‌‌

‌关键步骤‌：

选择目标面：asel, s, area,,

创建表面效应单元并映射到面

循环遍历每个单元，计算其面积（真实或投影）

根据压力公式（如线性随坐标变化）计算总力

将总力分配到单元节点，并‌指定力的方向分量（FX、FY、FZ）‌ ‌‌

示例代码片段（方向沿 X 轴）：

apdl

f, nelem(i,j), fx, f_n ! 压力方向为 X

f, nelem(i,j), fy, f_n ! 压力方向为 Y

‌使用局部坐标系‌：

若压力方向与全局坐标系不一致，可‌建立局部坐标系‌，将节点坐标系旋转至该局部系后再施加载荷 ‌‌

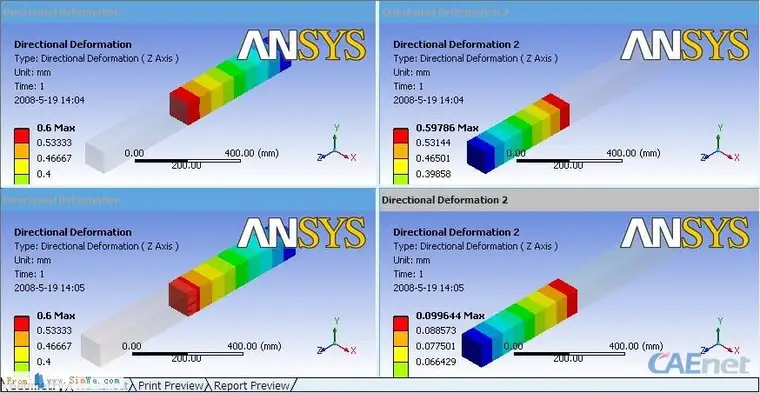

‌二、ANSYS Workbench 中控制压力方向‌

‌默认行为‌：

在 Mechanical 中施加“Pressure”载荷时，‌默认沿面法向‌作用 ‌‌

‌自定义方向的方法‌：

‌方法 1：使用“Direction”选项‌

在 Pressure 载荷的详细设置中，可选择：

‌Coordinate System‌：指定全局或自定义局部坐标系

‌Vector Definition‌：输入方向向量分量（如 X=0, Y=-1, Z=0 表示向下）

‌Projection‌：可选择“Normal to Surface”（法向）或“Coordinate System”（指定方向）‌‌

‌方法 2：使用“Remote Force”或“Force”结合方向向量‌

对于集中力或分布力，可直接定义力的 ‌X/Y/Z 分量‌合成任意方向 ‌‌

‌提示‌：

Workbench 中‌无法直接对曲面施加非法向的随坐标变化压力‌，需借助 APDL 命令或第三方宏（如 ‌‌

提供的 Arbpres.mac）实现 ‌‌

‌三、总结建议‌

场景推荐方法

‌简单均布压力，方向为法向‌ 直接使用 Pressure 载荷

‌压力需沿特定坐标轴方向（如 X/Y/Z）‌ Workbench 中设置 Direction 向量；APDL 中用 F 命令指定分量

‌压力随空间位置变化且方向任意‌ 必须使用 APDL + 表面效应单元编程 ‌‌

‌复杂曲面统一方向压力‌ 使用宏文件（如 Arbpres.mac）自动化施加 ‌‌

⚠️ 注意：在 Workbench 中若需高级功能（如非法向、变压力），可插入 APDL 命令流（Command 对象）调用经典方法 ‌‌

如需操作演示，可参考：ANSYS Workbench 载荷方向设置指南 ‌‌
