在 ANSYS 中施加径向弹簧，通常用于模拟如隧道围岩与支护结构之间的弹性相互作用、轴承支撑、管道与地基的耦合等场景。根据当前主流版本（如 ANSYS Workbench 2023R1）和经典 APDL 环境，以下是两种主要实现方式：一、ANSYS Workbench 中施加径向弹簧
在 Workbench 的 Mechanical 模块中，可通过 “Spring” 或 “Joint” 单元实现径向约束，但需注意：标准弹簧默认沿其轴向（即连接方向）起作用，要实现径向（垂直于轴线）刚度，需通过坐标系或特定单元类型控制。
方法 1：使用 Spring 单元 + 坐标系定向
在 Model 下右键 → Insert → Spring。
设置 Scoping Method 为几何选择（面/节点）或使用 Remote Point（推荐用于多点分布）。
在 Spring 属性中：Behavior：选择 Both（双向拉压）或根据需要选单向。
Stiffness：输入径向刚度值（注意：此刚度仅作用于弹簧轴向）。
关键步骤：若需径向刚度（如垂直于轴线），必须将弹簧的局部坐标系旋转，使其轴向与径向对齐。可通过：右键 Spring → Coordinate System → 选择或创建一个局部 cylindrical 坐标系，使 r 方向 对应所需径向。
或手动定义 Spring 的方向向量（需在 Advanced Options 中设置）。
方法 2：使用 COMBIN14 单元（通过 APDL 命令）
在 Workbench 中插入 APDL Command Object：apdl
ET,1,COMBIN14 ! 定义弹簧单元类型
KEYOPT,1,1,0 ! UX 方向弹簧（径向可设为 UY 或 UZ，依坐标系而定）
R,1,500 ! 设置径向刚度 K = 500 N/mm（示例值）
N,100,0,1,0 ! 创建地面节点（径向参考点）
E,10,100 ! 连接结构节点10 与 地面节点
D,100,ALL,0 ! 固定地面节点
此方法灵活，可精确控制每个节点的局部径向方向。
⚠️ 注意：Workbench 默认弹簧不支持横向刚度（即垂直于弹簧长度方向无刚度），必须通过局部坐标系或多个正交弹簧组合实现多向约束
二、ANSYS APDL（经典界面）中施加径向弹簧
在 APDL 中，常用 COMBIN14 或 COMBIN39 单元模拟弹簧，径向定义依赖于节点位置与局部坐标系。

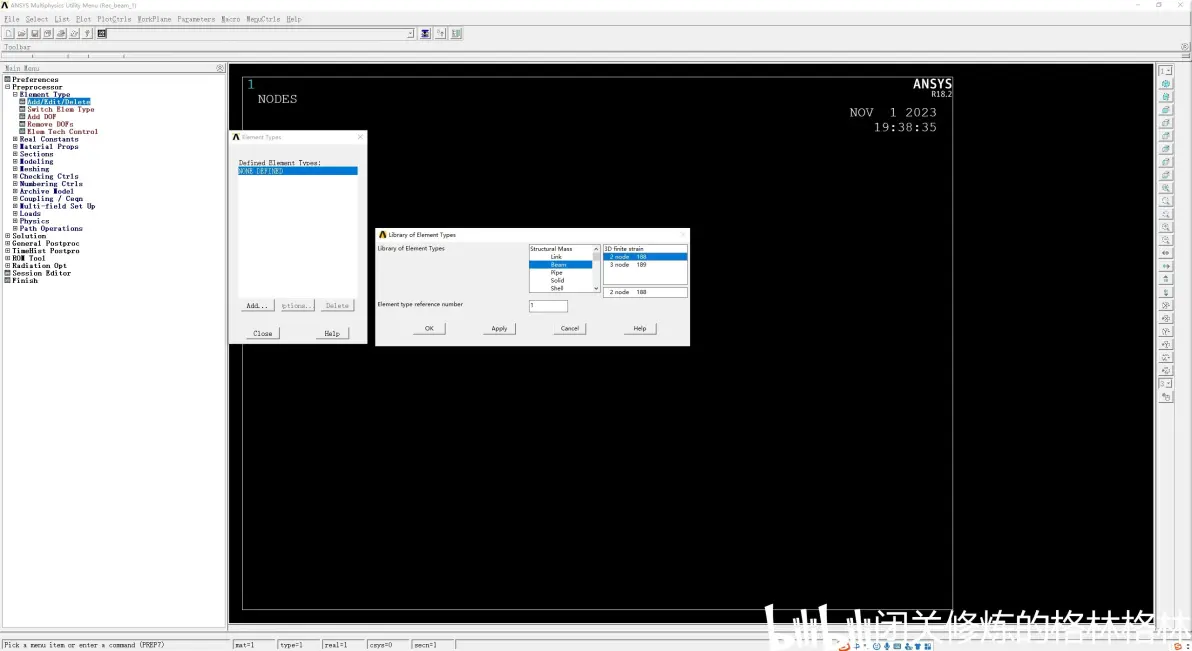

步骤：定义单元类型：apdl
ET,1,COMBIN
KEYOPT,1,2,1 ! UY 方向弹簧（假设径向为 Y）
定义实常数（刚度）：apdl
R,1,500 ! K = 500 N/mm
创建弹簧单元：连接结构节点与固定地面节点。
对于曲面结构（如隧道），需循环遍历每个节点，根据其局部径向方向（通常为从结构中心指向该节点的方向）分别定义弹簧方向
示例（隧道径向土弹簧）：apdl
*DO,i,26,64 ! 循环处理节点
a1 = ABS(NY(i-1) - NY(i+1)) * WYTXKL ! 计算径向变化量
kx = a1 /
PSPRNG,i,TRAN,kx,0.5,,, ! 施加径向（X方向）弹簧
*ENDDO
此处通过几何关系自动计算每个节点的局部径向，适用于环形或轴对称结构
三、推荐策略总结
场景 推荐方法 说明
简单结构 + 单一径向方向 Workbench Spring + 局部坐标系 图形化操作，易上手
复杂曲面（如隧道、管道） APDL 命令流 + 节点循环 可自动计算每个节点的局部径向
多点分布径向支撑 Remote Point + Spring（Workbench） 避免节点重复约束
非线性或单向弹簧 COMBIN39（APDL）或 Link180（Workbench + Beta） 需打开 Beta 选项或使用命令流
如需进一步操作指导，可参考以下资源：ANSYS Workbench 弹簧连接详解
ANSYS APDL 弹簧与土弹簧施加示例
