ansys分析拔出力与拔出的区别举例说明

在 ANSYS 分析中，“拔出力”与“拔出”是两个密切相关但本质不同的概念：

‌拔出‌：指‌物理过程或运动行为‌，即一个部件（如销轴、钢筋、连接器端子）从另一个部件（如孔、混凝土、插座）中被拉出的‌位移过程‌。

‌拔出力‌：指‌实现该拔出过程所需的外力大小‌，是‌力学响应量‌，通常通过仿真提取支反力、内力或接触力获得。

举例说明

例1：销轴与圆孔的过盈配合 ‌‌

‌拔出过程‌：在 ANSYS Workbench 中，对销轴施加 ‌轴向强制位移‌（如 Y 方向位移 0.5 mm），模拟其从孔中被拉出的运动。

‌拔出力计算‌：通过查看‌支座反力‌（Reaction Solution）或插入“力反应探针”，得到抵抗该位移所需的力。例如，结果可能显示 ‌Y 方向最大反力为 110,000 N‌，此即为拔出力。

✅ ‌关键区别‌：

“拔出”是‌位移控制的运动‌；

“拔出力”是‌由此产生的力响应‌。


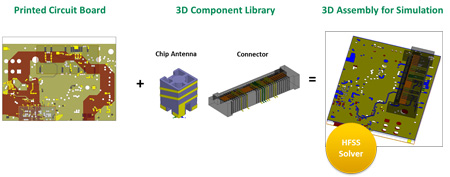

例2：电子连接器插拔仿真 ‌‌

‌拔出过程‌：在 3D 模型中，对连接器的插针施加‌相对位移‌，模拟从插座中被拔出的完整路径。

‌拔出力分析‌：通过提取‌接触面上的法向力或总反力‌，得到拔出力随位移变化的曲线，并可计算最大/平均拔出力。

📌 实际应用中，设计目标常是‌控制拔出力在合理范围‌（如 150 N ± 20%），以确保连接可靠且操作便捷 ‌‌


例3：钢筋混凝土拔出试验 ‌‌

‌拔出过程‌：模拟钢筋从混凝土中被拉出的‌粘结滑移行为‌，使用 COMBIN39 非线性弹簧单元模拟界面行为。

‌拔出力‌：通过积分钢筋端部的‌反作用力‌，得到拔出力-滑移曲线，与实验数据对比验证模型准确性。

总结对比

项目 拔出 拔出力

‌本质‌ 运动/位移过程 力学响应（力）

‌ANSYS 中如何施加‌ 施加‌位移边界条件‌ 不直接施加，而是‌结果输出‌

‌获取方式‌ 设置位移载荷或运动学约束 通过 ‌Reaction Force‌、‌Force Reaction Probe‌ 或 ‌Sum of Forces‌ 提取 ‌‌

‌工程意义‌ 描述动作路径 衡量连接可靠性、设计优劣

如需进一步学习 ANSYS 中的接触与力提取方法，可参考官方资源：ANSYS 显式动力学简介 ‌‌
