在 ANSYS 中对格构柱进行自定义梁截面建模，需结合其典型结构特征（如由型钢或钢板组成的双轴/单轴对称截面）采用合适的方法。根据当前主流版本（如 ANSYS 2025 R1）及公开资料，推荐以下两种主要路径：一、使用 ANSYS Workbench + Beam Tool（图形界面推荐）
适用于复杂或不规则截面，操作直观：准备截面几何
在 CAD 软件（如 SolidWorks、AutoCAD）中绘制格构柱的封闭截面轮廓，确保为单一闭合区域，并将形心对齐原点。
导出为 .sat、.dxf 或 .dwg 格式。
在 Workbench 中操作
打开 Mechanical 模块，右键 Geometry → 选择 Create Beam Section。
在属性窗口设置：Section Type: User Defined
点击 Section Designer → 导入 CAD 文件或直接绘制截面。
关键要求：截面必须为单一颜色的闭合面（避免多区域）。
需定义局部坐标系，原点位于形心（通常自动识别）
点击 Generate 生成网格，验证截面属性（面积、惯性矩等）。
保存为 .sec 文件备用。
将该截面分配给格构柱的线体（Line Body）
✅ 优点：可视化强，适合初学者；
⚠️ 注意：若未安装 Beam Tool 扩展，需使用 APDL 命令流替代
二、使用 ANSYS APDL（命令流方式，灵活可控）
适用于需精确控制网格或材料分布的自定义截面（如组合截面）：创建截面几何
在 /PREP7 环境下，用 K, L, A 等命令构建截面二维几何。
例如，绘制格构柱的十字形或 H 形截面。

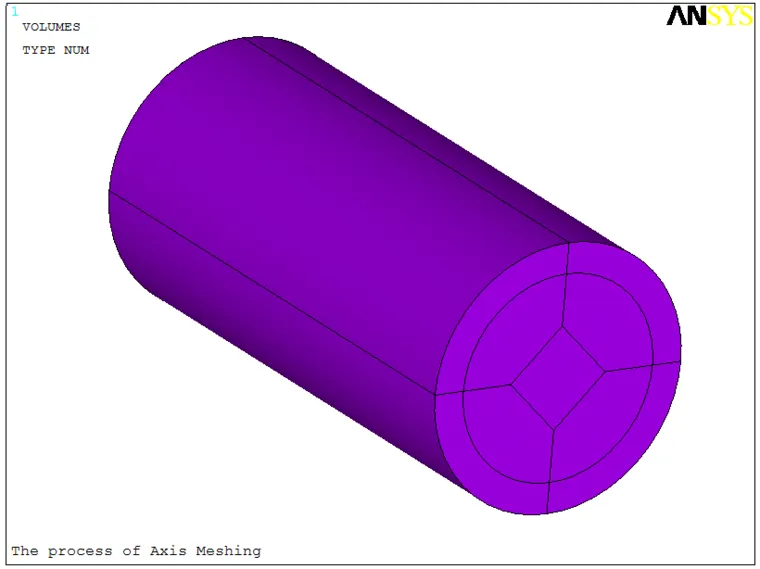

划分网格并写入截面文件
apdl
ET, 1, PLANE82 ! 使用平面单元
MP, EX, 1, 2.1e5 ! 材料属性（仅编号有效，数值可任意）
LESIZE, ALL, 0.5 ! 设置单元尺寸
AMESH, ALL ! 划分截面网格
SECWRITE, my_sec, SECT,, 1 ! 写入截面文件 my_sec.sect
在梁模型中读取并应用截面
apdl
ET, 2, BEAM188 ! 定义梁单元
SECTYPE, 1, BEAM, MESH ! 指定为自定义网格截面
SECREAD, my_sec, SECT,, 1 ! 读取截面文件
SECOFFSET, CENT ! 偏置设为形心（默认）
LATT, 2, , 1, , , , 2 ! 将截面1分配给线
LMESH, ALL ! 划分梁单元网格
✅ 优点：支持复杂材料分布、变截面；
⚠️ 注意：需确保 SECWRITE 和 SECREAD 文件路径一致
三、验证与后处理建议
截面方向：格构柱通常需考虑扭转效应，务必设置方向关键点（Orientation Keypoint）以正确定义局部坐标系
可视化检查：使用 SECPLOT 命令或 Workbench 中的 Section Plot 查看截面是否正确
属性验证：通过 *GET, IYY, SECP, 1, PROP, IYY 等命令提取截面刚度参数
如需进一步操作示例，可参考：ANSYS Workbench 自定义梁截面教程
APDL 自定义截面完整流程
