ansys如何定义截面

在 ANSYS 中定义截面，主要分为 ‌Workbench 环境‌ 和 ‌经典界面（APDL）‌ 两种方式。根据当前主流使用场景和公开资料，以下是核心方法：

‌一、ANSYS Workbench 中定义截面‌

适用于梁单元（如 BEAM188/189）建模，支持标准截面和自定义截面。

‌标准截面定义‌

在 ‌Concept‌ → ‌Cross Sections‌ 中选择预设类型（如 Rect、Circ、I-Beam 等）。

输入对应尺寸参数（如矩形截面需输入宽、高）‌‌

‌自定义不规则截面‌

在 ‌CAD 软件‌（如 SolidWorks、AutoCAD）中绘制截面轮廓，保存为 .sat 或 .dxf 格式。

在 ‌SpaceClaim‌ 中导入该文件，使用 ‌Fill‌ 命令生成面，并指定唯一颜色。

保存为 .scdoc 文件（必须含局部坐标系和单色面）‌‌

在 Workbench 的梁截面定义中加载该 .scdoc 文件 ‌‌

‌脚本批量定义（高级）‌

可通过导出 CrossSection 的 Script 文件（如 .txt），修改参数后用 ‌Run Script‌ 批量创建截面 ‌‌

‌二、ANSYS Classic（APDL）中定义截面‌


适用于命令流驱动的分析，常用 BEAM188/189 单元。

‌标准截面（如矩形、工字钢）‌

使用 SECTYPE 和 SECDATA 命令：

apdl

SECTYPE, 1, BEAM, RECT ! 定义截面ID=1，类型为矩形

SECDATA, 0.1, 0.2 ! 宽0.1m，高0.2m

对于工字钢（I型）：

apdl

SECTYPE, 2, BEAM, I ! I型钢

SECDATA, 0.3, 0.15, 0.15, 0.012, 0.012, 0.008 ! 高、上下翼缘宽、厚、腹板厚

‌自定义截面‌

在 APDL 中绘制截面几何（使用 K, L, A 等命令）。

划分面网格（如 Plane82 单元）。

使用 SECWRITE 命令保存为截面文件（如 secfile.sec）。

在主模型中用 SECREAD 读入该文件并分配给梁单元 ‌‌

‌方向控制‌

梁截面方向由 ‌Orientation KeyPoint‌ 决定，需在 LATT 或 LESIZE 中指定 ‌‌

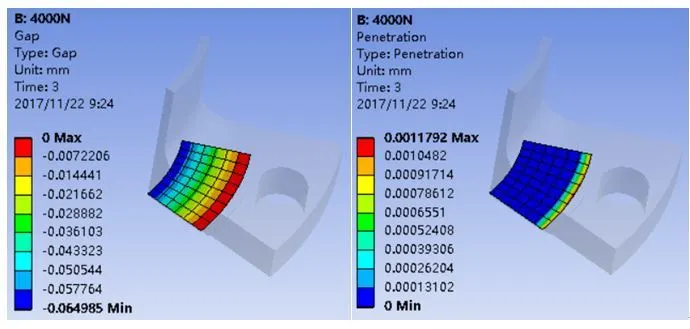

‌三、后处理中的截面映射（结果提取）‌

若需查看某截面上的应力、力等结果，使用 SUCR 创建截面，再用 SUMAP 映射结果：

apdl

SUCR, Sect01, CPLANE, 0 ! 创建平面截面

SUMAP, STRESS_X, S, X ! 映射X方向应力到该截面

适用于热流、平均应力等校核 ‌‌

‌关键注意事项‌

‌单元类型匹配‌：BEAM188 支持大多数截面；BEAM189 适用于弯曲主导问题 ‌‌

‌方向设置‌：忽略 Orientation KeyPoint 可能导致截面“躺倒”，影响结果准确性 ‌‌

‌Workbench 限制‌：自定义截面需单色面+局部坐标系，否则报错 ‌‌

如需操作演示，可参考：

Workbench 自定义截面教程

APDL 自定义截面详解
