ansys创建刚性连接

在 ANSYS 中创建刚性连接，核心目标是‌强制多个节点的自由度完全一致（平动 + 转动）‌，以模拟焊接、螺栓固接等无相对运动的连接行为。根据所用界面（经典 APDL 或 Mechanical）和单元类型不同，方法有所差异。

‌一、经典 ANSYS APDL 环境‌

‌1. 公用节点自动刚接‌

若多个梁单元‌共享同一节点‌，则默认形成刚性连接，无需额外操作 ‌‌

‌2. 非公用节点需手动耦合或约束‌

若交于关键点的节点‌不共用‌，必须通过以下方式强制自由度同步：

‌节点耦合（CP）‌：适用于简单刚接

命令格式：

apdl

CP,NSET,DOF,NODE1,NODE2,...


DOF 必须包含全部 6 个自由度：UX, UY, UZ, ROTX, ROTY, ROTZ

示例：CP,1,ALL,10,20 将节点 10 和 20 的所有自由度耦合 ‌‌

‌约束方程（CE）‌：适用于复杂或非对齐节点

示例：CE,1,0,N1,UX,1,N2,UX,-1 表示 N1 与 N2 的 UX 位移相等 ‌‌

‌自动耦合重合节点‌：

使用 CPINTF,ALL 自动耦合指定区域内所有重合节点的全部自由度 ‌‌

‌刚性区域（CERIG）‌：

定义主节点 + 从节点，自动生成约束方程实现刚性连接

命令：CERIG,MASTER,SLAVE,ALL（所有自由度绑定）‌‌

‌二、ANSYS Mechanical（Workbench）环境‌

‌插入刚性区域（Rigid Region）‌：


在模型树中右键 ‌Model → Insert → Rigid Region‌

指定 ‌主节点（Master Node）‌ 和 ‌从属节点/几何体‌

可选择约束的自由度（如仅平动或全自由度）

默认使用 MPC（多点约束）方法 ‌‌

‌使用 Joint 工具‌：

适用于多体动力学，可定义转动副、固定副等，实现刚性连接 ‌‌

‌导入外部模型（如 HyperMesh）‌：

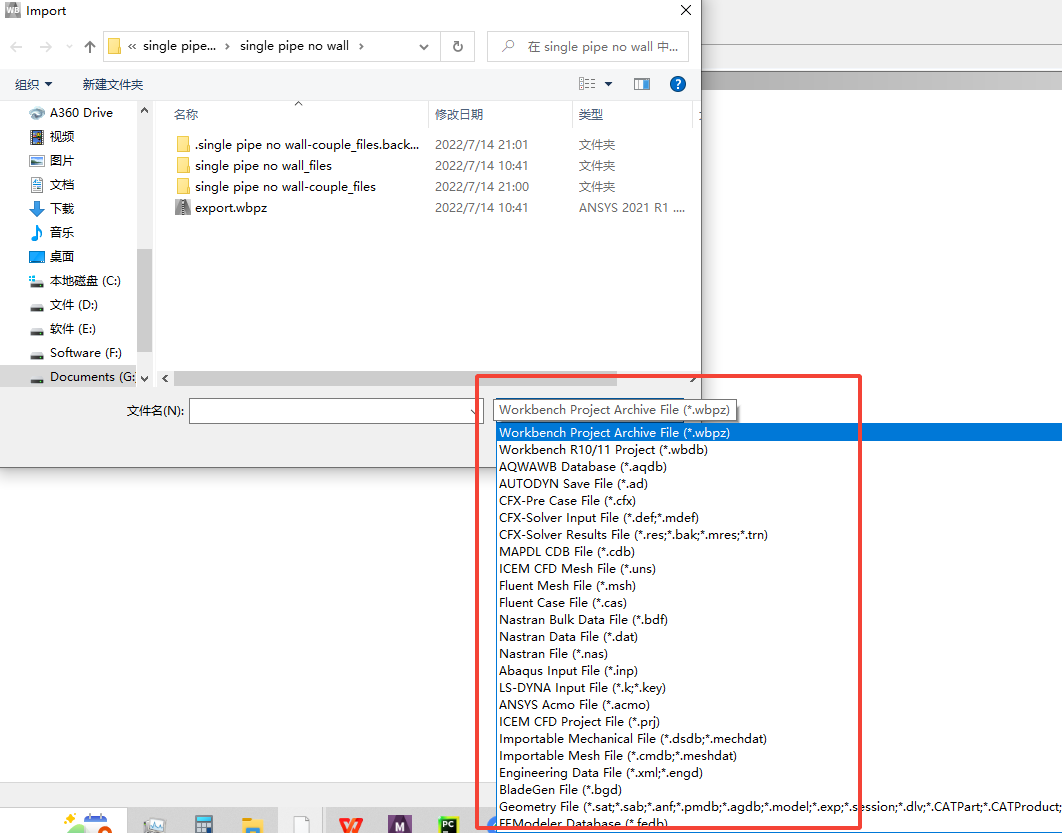

若在 HyperMesh 中使用 RBE2 单元建立刚性连接，可导出为 Nastran 格式（.bdf）导入 ANSYS，系统可识别 RBE2 ‌‌

‌三、关键注意事项‌

‌自由度完整性‌：仅耦合平动自由度（UX/Y/Z）而忽略转动（ROTX/Y/Z）会导致“伪铰接”，无法传递力矩 ‌‌

‌节点重合检查‌：几何间隙可能导致节点不重合，应使用 NUMMRG,NODE 合并容差内节点 ‌‌


‌大变形分析‌：CP/CE 基于小变形理论；大位移问题建议使用 MPC 方法（如 MPC184 单元）‌‌

‌单元类型兼容性‌：

梁 ↔ 壳：共享节点即可刚接

梁 ↔ 实体：必须耦合或使用刚性区域 ‌‌

‌四、推荐操作流程（APDL）‌

‌检查节点‌：NLIST 查看关键点处节点编号

‌合并节点‌（如有间隙）：NUMMRG,NODE

‌判断是否公用‌：

是 → 自动刚接

否 → 使用 CP,ALL,... 或 CERIG

‌验证‌：/PSYMB,CP 显示耦合标记，或查看位移云图确认无相对转动 ‌‌

如需进一步操作示例，可参考 ANSYS 刚性连接指令详解 ‌‌
