solidworks转ansys

将 SolidWorks 模型导入 ANSYS 进行仿真分析，是工程仿真中常见需求。根据当前（2026年5月）最新公开资料，以下是‌推荐的操作流程与关键注意事项‌：

‌一、推荐数据交换格式‌

为确保几何完整性与兼容性，优先使用以下格式：

‌STEP (.stp 或 .step)‌：通用性强，保留特征信息较好，适用于大多数情况 ‌‌

‌Parasolid (.x_t 或 .x_b)‌：原生支持良好，尤其适合装配体导入 ‌‌

‌IGES (.igs)‌：较老但稳定，适用于简单模型 ‌‌

⚠️ 注意：文件名和保存路径‌不得包含中文‌，否则 ANSYS 可能无法识别 ‌‌

‌二、标准导入流程‌

‌在 SolidWorks 中准备模型‌

确保装配体已‌完全定义‌，无压缩或多余配合 ‌‌

删除不必要的细节（如小圆角、螺纹等），以提升网格划分效率 ‌‌

‌导出模型‌


使用 ‌文件 → 另存为‌，选择上述推荐格式之一（如 .stp）。

‌在 ANSYS Workbench 中导入‌

启动 ‌ANSYS Workbench‌。

双击 ‌Geometry‌ 单元格，进入 ‌DesignModeler‌ 或 ‌SpaceClaim‌。

通过 ‌Import‌ 功能加载导出的文件 ‌‌

‌几何修复（如需）‌

若出现面裂缝、拓扑错误，使用 ‌SpaceClaim‌ 的 ‌Simplify‌ 或 ‌Repair‌ 工具处理 ‌‌

‌继续仿真设置‌

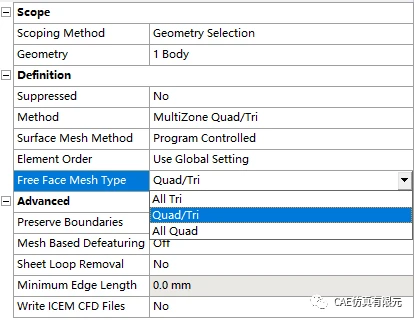

返回 Workbench 主界面，设置材料、边界条件、网格划分等 ‌‌

‌三、高级技巧与避坑指南‌

‌参数化模型传递问题‌

若模型含全局变量但 ANSYS 无法识别：

确保变量为 ‌全局变量‌（非局部）；

变量名‌不能含空格或特殊字符‌（如 1var 改为 var1）；

在 SolidWorks 中右键参数 → ‌Properties → Advanced → Export → 选择 ANSYS 格式‌ ‌‌

‌自动联动设置（可选）‌

安装 ANSYS 后，运行 ‌CAD Configuration Manager‌，勾选：

Workbench and ANSYS Geometry Interfaces

SolidWorks 和 Workbench Associative Interface

设置成功后，可在 SolidWorks 直接点击 ‌ANSYS → Workbench‌ 一键导入 ‌‌

‌单位系统建议‌

使用 ‌mm-T-s（毫米-吨-秒）‌ 单位制，弹性模量单位为 ‌MPa‌，避免量纲混乱 ‌‌

‌四、常见错误及解决‌

错误现象 可能原因 解决方案

网格划分失败 几何存在裂缝或微小特征 使用 SpaceClaim 简化几何，删除小圆角 ‌‌

模型导入后为线框 未渲染实体 ANSYS 中：PlotCtrls → Style → Solid Model Facets → Normal Faceting ‌‌

装配体丢失部件 导出时未选“所有实体” 导出时勾选 ‌“所有实体”‌ 或 ‌“保存为多体部件”‌ ‌‌
