ansys用哪个建模

在 ANSYS 中进行建模，主要使用以下两种方式，具体选择取决于模型复杂度、几何特征及分析需求：

‌1. 自下而上建模（Bottom-Up）‌

‌特点‌：从最基本的几何元素（点 → 线 → 面 → 体）逐步构建模型。

‌适用场景‌：

不规则形状或自由曲面结构；

需要对几何细节进行精细控制；

二维或简单三维模型。


‌操作逻辑‌：先定义关键点，再连接成线，由线生成面，最后拉伸或组合成体。

‌2. 自上而下建模（Top-Down）‌

‌特点‌：直接创建预定义的体素（如长方体、圆柱体、球体等），通过布尔运算（加、减、交）组合成复杂模型。

‌适用场景‌：

规则几何体（如机械零件、标准结构）；

三维实体模型；

追求建模效率的场景。


‌操作逻辑‌：从整体体素出发，通过切割、合并等方式“雕刻”出最终模型。

✅ ‌实际工程中常结合使用两种方法‌：例如先用自上而下创建主体结构，再用自下而上添加局部细节（如倒角、孔洞等）‌‌

‌推荐建模工具‌

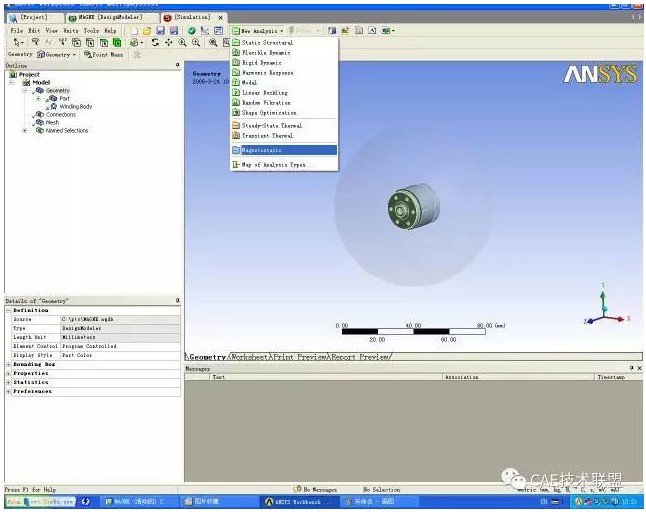

‌DesignModeler‌：集成于 ANSYS Workbench 的参数化建模工具，支持直接建模、参数驱动、几何修复与简化，适合 CAE 前处理 ‌‌

‌SCDM（SpaceClaim Direct Modeler）‌：提供“所见即所得”的直接建模体验，适合快速修改复杂几何体，尤其适用于概念设计和迭代优化 ‌‌

⚠️ 注意：自 2025 年起，使用 DesignModeler 需具备 ‌Discovery 许可证‌（Pro/Premium/Enterprise），仅结构/流体/电磁等模块许可证无法直接启动 ‌‌

‌建模建议‌

‌规则模型‌ → 优先使用 ‌自上而下建模 + DesignModeler‌；

‌复杂/不规则模型‌ → 采用 ‌自下而上建模‌ 或 ‌SCDM 直接建模‌；

‌参数化需求高‌（如优化分析） → 在 DesignModeler 中创建参数并关联尺寸 ‌‌

如需入门操作，可参考 ANSYS Workbench 教程 ‌‌
