ansys命令流怎么用

‌ANSYS命令流‌（基于APDL语言）是通过编写脚本命令来控制ANSYS进行建模、分析和后处理的一种高效方式。以下是其核心使用方法：

‌一、基本使用流程‌

‌启动ANSYS并进入命令输入环境‌

打开ANSYS Workbench或经典ANSYS APDL界面。

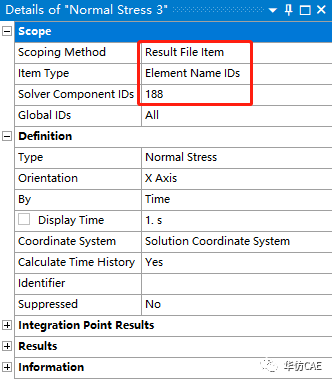

在APDL模式下，可直接在命令行窗口输入命令；在Workbench中，可通过“Mechanical”模块插入APDL命令流（如“Commands”对象）。

‌命令流结构（典型模块）‌

/PREP7：进入前处理（建模、材料、网格）。

/SOLU：进入求解器（施加载荷、求解）。

/POST1 或 /POST26：进入后处理（查看结果）。

‌执行命令流的方式‌

‌直接输入‌：在命令行逐行粘贴或输入。

‌文件运行‌：将命令保存为 .mac 或 .inp 文件，通过 /INPUT, '文件路径' 加载执行 ‌‌

‌二、常用命令分类‌

‌几何建模‌

K, X, Y, Z：创建关键点

L, P1, P2：连接两点成线

RECTNG, X1, X2, Y1, Y2：创建矩形面 ‌‌

CYL4, XC, YC, RAD1, RAD2：创建圆或圆环 ‌‌

‌材料与单元‌

MP, EX, 1, 210E9：设置材料1的弹性模量为210 GPa

ET, 1, SOLID185：定义单元类型为185号六面体单元 ‌‌

‌网格划分‌

ESIZE, 5：设置全局单元尺寸


VMESH, ALL：对所有体自动划分网格 ‌‌

‌边界条件与载荷‌

D, NODE, UX, 0：固定节点在X方向位移

F, NODE, FY, -1000：在节点施加-Y方向1000N力 ‌‌

‌求解与后处理‌

SOLVE：执行求解

PLDISP, 2：绘制变形图（放大2倍）

PLNSOL, S, EQV：输出等效应力云图 ‌‌

‌三、高效使用技巧‌

‌从GUI学习命令流‌：在Workbench中操作时，开启日志记录（.log文件），可查看GUI操作对应的APDL命令 ‌‌

‌参数化建模‌：用 *SET 定义参数（如 LENGTH=100），修改参数即可快速生成新模型 ‌‌

‌多步分析‌：通过 *SET, TIME, 1 控制载荷步，结合 LSWRITE 和 LSSOLVE 实现多步求解 ‌‌

‌调试建议‌：逐步执行命令，检查 .err 错误文件和输出窗口提示 ‌‌

‌四、资源推荐‌

‌官方文档‌：ANSYS Help 中的 “APDL Command Reference” 提供完整命令语法 ‌‌

‌实战教程‌：

CSDN博客：ANSYS APDL实战指南 ‌‌

知乎：ANSYS操作入门 ‌‌

💡 ‌提示‌：命令流适合参数化、自动化和复杂分析；简单问题可优先用GUI，复杂项目建议结合两者使用 ‌‌
