ansys改变力的方向

在 ANSYS 中改变力的方向，主要通过‌调整坐标系‌或‌直接输入力的分量‌来实现。以下是具体方法：

一、经典 ANSYS（APDL）界面

‌方法1：使用局部坐标系‌

定义一个局部坐标系，使其某一轴（如 X'）与期望的力方向一致。

操作路径：Main Menu > Preprocessor > Modeling > Create > Coordinate Systems > Local > By 3 Points 或使用 CSLOCAL 命令。

切换当前活动坐标系为该局部坐标系：CSYS, <编号>。

施加力时，在该坐标系下直接沿对应轴输入力值（如 FX'）。


‌方法2：使用全局坐标系分量‌

根据目标力的方向，计算其在全局 X、Y、Z 轴上的分量（FX、FY、FZ）。

施加力时保持坐标系为全局直角坐标系（CSYS, 0），分别输入三个分量。

示例命令流：

apdl

CSYS, 1 ! 切换到1号局部坐标系

F, NODE, FX, 100 ! 沿局部X'方向施加100N的力


二、ANSYS Workbench（Mechanical）界面

‌方法1：通过局部坐标系定义方向‌

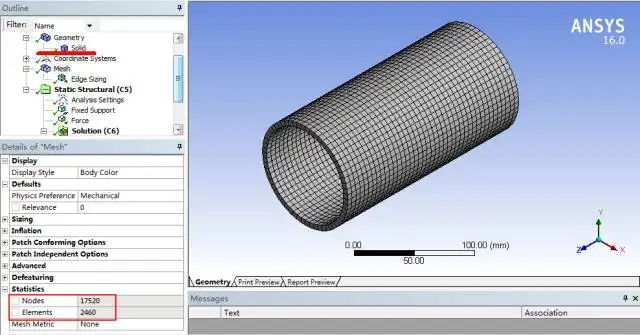

在模型树中右键 ‌Coordinate Systems‌ → ‌Insert > Coordinate System‌。

设置原点和方向（如对齐面、边或手动输入方向余弦）。

施加力（如 Force）时，在详细信息中将 ‌Coordinate System‌ 设为新建的局部坐标系。

输入力在该坐标系下的分量（如 X、Y、Z）。

‌方法2：直接输入方向余弦（适用于矢量力）‌


在 Force 的详细信息中，若支持“Direction”选项，可选择 ‌Vector‌ 并直接输入方向余弦（如 [0.6, 0.8, 0]）。

注意：Workbench 中的力默认沿局部坐标系的轴向作用，因此‌必须通过坐标系控制方向‌。

三、验证力的方向

‌APDL‌：使用 *GET 或 LIST 查看载荷信息，或启用图形显示（/PLOTL, FORCE）。

‌Workbench‌：启用 ‌Force‌ 的 ‌Display Options‌，在图形窗口中查看箭头方向。

四、关键提示

力的方向始终相对于‌当前活动坐标系‌的轴向定义。

若未切换坐标系，直接输入力值将沿全局坐标轴施加，可能不符合预期。

对于复杂方向，‌优先使用局部坐标系法‌，避免手动计算分量出错。

如需详细操作演示，可参考官方教程：ANSYS Help - Applying Forces。
