ansys静力学分析的力的方向

在 ANSYS 静力学分析中，‌力的方向‌由所使用的‌坐标系‌和‌载荷类型‌共同决定。根据最新公开资料（截至2026年5月），关键要点如下：

力的方向定义原则

‌集中力（Force）‌：

在 ‌Global Cartesian 坐标系‌（默认）中，力的 ‌X、Y、Z 分量‌分别对应坐标轴正方向。

‌正值表示与坐标轴正方向一致‌，‌负值则相反‌ ‌‌

‌重力载荷（Gravity）‌：


ANSYS 中施加的‌加速度方向与实际重力效果方向相反‌。

若需模拟‌向下（-Z 方向）的重力‌，应在软件中将‌加速度方向设为 +Z‌ ‌‌

但部分教程（如 ABAQUS/ANSYS 混合对比）指出，‌重力可直接设为 -Z 方向‌，数值为 ‌9810 mm/s²‌（SI 单位制）‌‌

⚠️ 注意：不同版本或模块（如 Mechanical vs. Classic）可能存在差异，建议以当前使用界面的‌箭头指示方向为准‌。

‌压力（Pressure）‌：


压力始终‌垂直于选定面‌，方向由‌面的法向‌决定。

对于壳单元或曲面，‌法向有正反面‌，需确认“上色面”为法向正面；若方向错误，可通过 ‌Surface Flip（DM 中）或右击反转法向（SC 中）‌ 调整 ‌‌

实操建议

‌查看坐标系方向‌：

在 ANSYS Workbench 的 ‌Mechanical 界面‌，顶部工具栏可显示 ‌Global Coordinate System‌ 的 XYZ 轴箭头。

‌验证载荷方向‌：


施加力或压力后，‌勾选“Show Arrow”或观察图形窗口中的箭头‌，确认其与预期物理方向一致 ‌‌

‌典型场景示例‌：

外伸梁受竖直向下力 → ‌Y 分量为负值‌（若 Y 向上）‌‌

支撑反力方向由求解自动计算，‌结果为负表示与假设方向相反‌ ‌‌

如需进一步操作指导，可参考官方文档或以下资源：

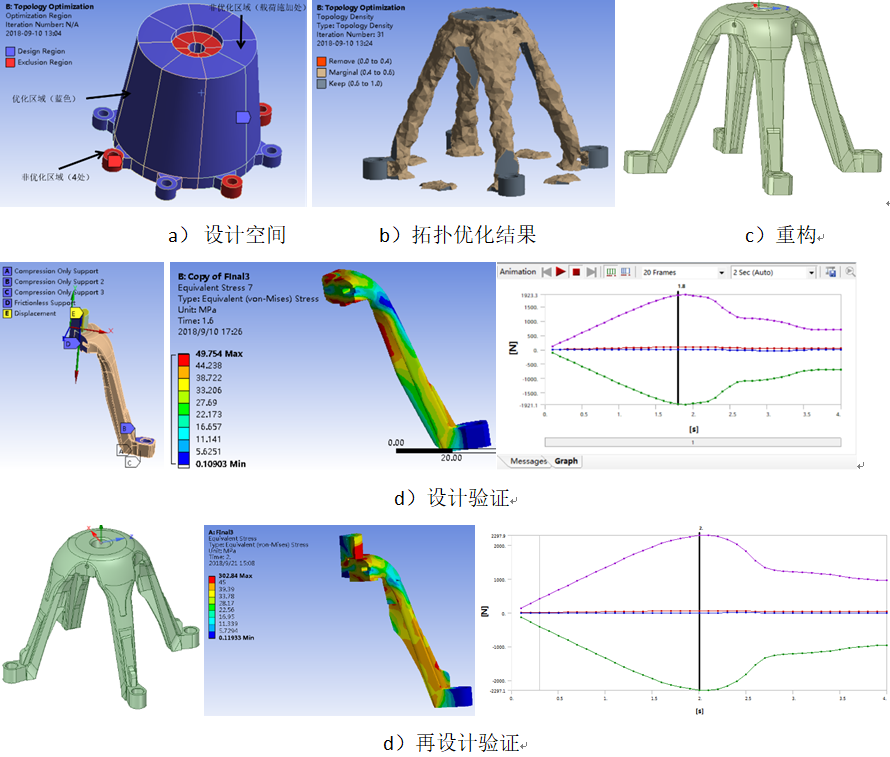

ANSYS Workbench 静力学分析入门 ‌‌
