ansys怎么避免应力集中

在 ANSYS 中避免或减轻应力集中，需从‌几何设计、载荷施加、网格划分、边界条件设置及后处理评估‌等多个方面综合处理。以下是基于权威公开资料整理的核心方法：

‌一、几何优化（最有效手段）‌

‌添加圆角或倒角‌：将尖锐转角、孔边、台阶等部位改为圆滑过渡，可显著降低应力集中系数。例如，直角改 R3 圆角后，最大应力可从 612 MPa 降至 301 MPa ‌‌

‌采用流线型设计‌：使截面变化平缓，减少力流突变，尤其适用于变截面杆件 ‌‌

‌椭圆孔替代圆孔‌：在允许条件下，用椭圆孔代替圆孔可改善应力分布 ‌‌

‌避免孔开在高应力区‌：如弯矩最大截面或边缘附近，应将孔移至低应力区域 ‌‌

‌二、合理施加载荷与约束‌

‌使用 Remote Point（远程点）‌：避免集中力直接作用于小面积区域，通过虚拟点将载荷分布传递，减少局部应力奇异性 ‌‌


‌避免刚性约束直接作用于几何突变处‌：固定支撑若施加在尖角附近，易引发应力奇异，应尽量远离或采用柔性连接 ‌‌

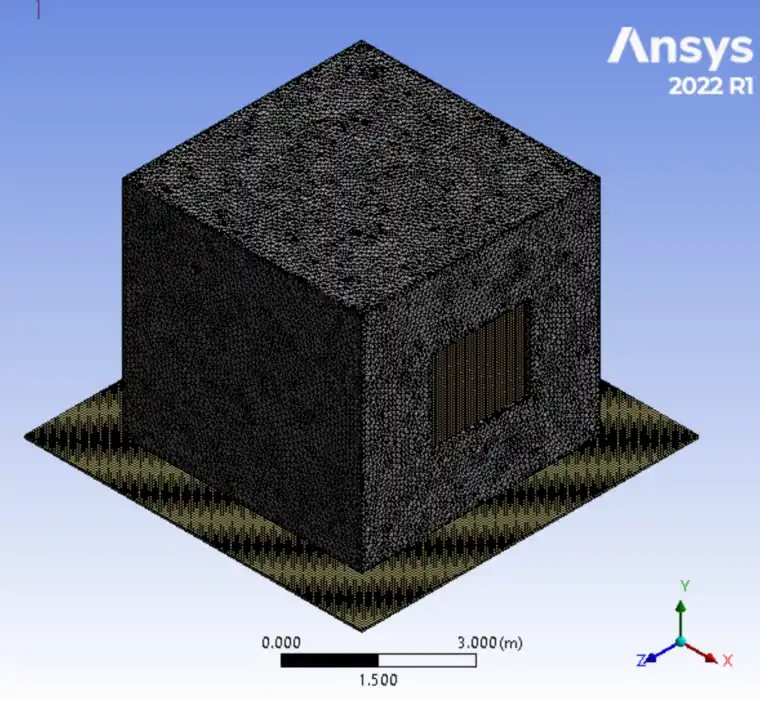

‌三、网格策略‌

‌关键区域加密网格‌：在应力集中区（如孔边、圆角）细化网格，确保捕捉真实应力梯度 ‌‌

‌验证网格无关性‌：通过多次加密网格，确认结果收敛，避免因网格过粗导致误判 ‌‌

‌注意应力奇异识别‌：若应力随网格加密持续增大且不收敛，可能为应力奇异（如尖角、刚性约束），应通过圆角修改或局部评估排除 ‌‌

‌四、材料与分析方法选择‌

‌塑性材料静载下可忽略部分应力集中‌：因塑性材料会局部屈服，只要平均应力低于许用应力，结构仍可能安全 ‌‌

‌采用线性化应力评定‌：按 ASME VIII 或 JB4732 规范，将应力分为薄膜+弯曲+峰值应力，仅需控制前两项满足强度要求，峰值应力（应力集中）在静载下可不作为判据 ‌‌

‌对疲劳或冲击载荷，必须严格控制应力集中‌：此时即使塑性材料也需降低 Kt（应力集中系数）‌‌

‌五、后处理与验证‌

‌关注应力分布而非仅最大值‌：结合变形、刚度综合评估，避免“唯最大应力论” ‌‌

‌使用路径线性化工具‌：在 ANSYS Mechanical 中创建路径，输出薄膜+弯曲应力，判断是否满足 1.0[σ] 和 1.5[σ] 准则 ‌‌

‌确认红色高应力区覆盖 ≥2 层单元‌：表明网格足够精细，结果可信 ‌‌

‌提示‌：若模型已存在应力奇异（如理论尖角），‌无法通过网格加密消除‌，必须修改几何（如加圆角）或忽略该点，改用探针测量关心区域的应力 ‌‌

如需操作演示，可参考 ANSYS 官方教程：ANSYS Learning Hub。
