ansys集中力怎么加

在 ANSYS 中施加集中力，主要分为 ‌经典界面（Mechanical APDL）‌ 和 ‌Workbench‌ 两种操作方式。根据当前主流版本（如 ANSYS 18.0 及上面）和公开资料，以下是核心方法：

‌一、经典界面（Mechanical APDL）施加集中力‌

适用于使用命令流或 GUI 进行建模分析。

‌施加位置‌：可作用于 ‌节点（Node）‌ 或 ‌关键点（Keypoint）‌。

‌标识符‌：FX、FY、FZ（力分量），MX、MY、MZ（力矩分量）。

‌基本命令‌：

节点加载：F, NODE, Lab, VALUE

示例：F, 10, FY, 1000 表示在节点 10 的 Y 方向施加 1000 N 力。

关键点加载：FK, KPOI, Lab, VALUE

示例：FK, 5, FX, -500 表示在关键点 5 的 X 方向施加 -500 N 力。

‌任意方向加载方法‌：

‌使用局部坐标系‌：先定义局部坐标系（如 LOCAL,12,...），再切换至该坐标系施加力。

‌分解为全局分量‌：根据力的方向余弦，手动计算 FX、FY、FZ 分量后分别输入。

‌检查加载‌：通过 LIST, LOADS 或 PLF 命令查看已施加的力。

‌‌

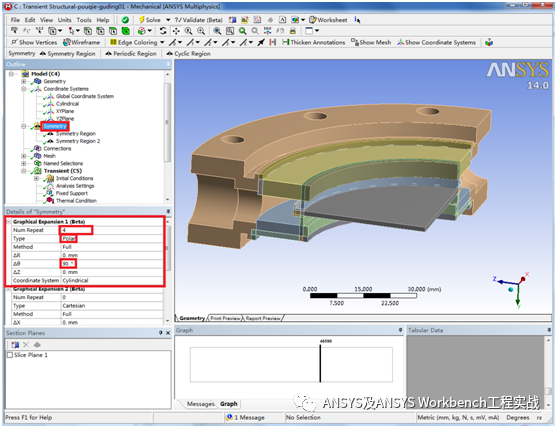

‌二、ANSYS Workbench 施加集中力‌


适用于图形化界面操作，更直观。

‌两种主要方式‌：

‌Force（面/线载荷）‌：作用于几何面、线或体，软件自动分配到边界节点。

‌Nodal Force（节点力）‌：直接作用于特定节点，数值完全集中。

‌操作步骤（Nodal Force）‌：

在 ‌Model‌ 中进入 ‌Mechanical‌。

切换选择过滤器为 ‌Nodes‌（点击工具栏图标或按 N 键）。

选择目标节点（可右键 → ‌Create Named Selection‌ 命名保存）。


在左侧树中右键 → ‌Insert → Force‌ 或 ‌Nodal Force‌。

在 Details 中设置：

‌Magnitude‌：力的大小

‌Direction‌：可选全局坐标系方向，或通过“Vector Definition”自定义方向（如通过坐标或选择面法向）。

‌局部集中力实现‌：若需在面上局部施加（如模拟螺栓头），可使用 ‌Imprint Face‌ 功能创建局部区域再施加力 ‌‌

‌‌

‌三、注意事项‌

‌避免应力奇异性‌：集中力作用点附近易产生应力集中，建议局部加密网格或使用圆角过渡 ‌‌

‌单位一致性‌：确保力、长度、材料属性单位统一（如 N、mm、MPa）‌‌

‌自由度约束‌：施加集中力前必须确保模型无刚体位移（至少约束 6 个自由度）‌‌
