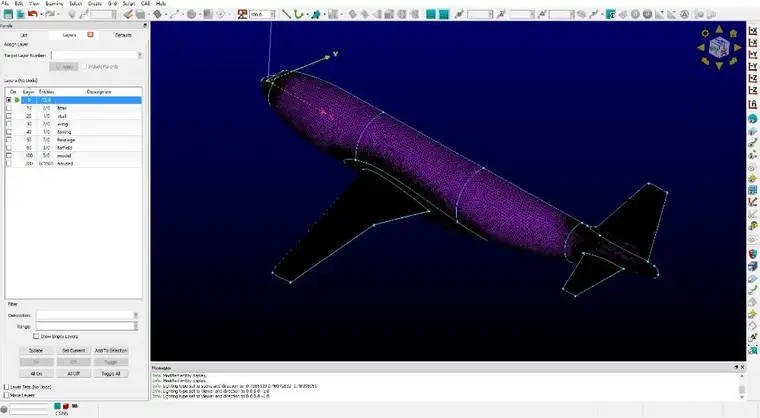

在 ANSYS 中建立圆柱面（即圆柱体的侧面几何表面），主要通过 DesignModeler（DM） 或 SpaceClaim（SC） 等几何建模工具实现。根据当前主流版本（如 ANSYS 2026）和公开资料，以下是几种常用方法：1. 使用基本体素直接创建（推荐）
适用于快速生成完整或部分圆柱面：操作路径：进入 DesignModeler（通过 Workbench 拖入 Geometry 模块并右键 Edit）。
在菜单栏点击 Create → Primitive → Cylinder。
在底部 Details View 面板中设置参数：BasePoint：圆柱底面中心坐标（默认 (0,0,0)）。
Axis：轴线方向（如 ZAxis 表示沿 Z 轴竖直）。
Radius：底面半径。
Height：圆柱高度。
点击 Generate 生成圆柱体，其侧面即为所需“圆柱面”。
此方法生成的是实体圆柱，但其侧面可单独用于后续操作（如施加载荷、划分网格等）
2. 使用命令流（CYL4/CYL5）创建圆柱面
适用于高级用户或批量建模，尤其在 Mechanical APDL 环境中：CYL4 命令格式（定义圆柱体）：apdl
CYL4, XCENTER, YCENTER, RAD1, THETA1, RAD2, THETA2, DEPTH
示例：创建半径 20 mm、高 100 mm 的实心圆柱（沿 Z 轴）：apdl
CYL4, 0, 0, 20, 0, 0, 360,
若只需圆柱面（不包含底顶面），可在划分网格后通过 Surface Selection 提取侧面。
操作方式：在 Mechanical 中：右键 Geometry → Insert → APDL Command Object，输入上述命令。
在 DM 中：按 Ctrl+D 打开命令行，输入类似 create cylinder height=100 radius=20 axis=z（需启用脚本支持）
3. 通过草图拉伸生成圆柱面
适用于需要自定义草图或后续修改的情况：操作步骤：在 DesignModeler 中，切换到 Sketching 模式。
选择一个工作平面（如 XY 平面），绘制一个圆形。
标注直径或半径。
退出草图，点击 Create → Extrude。
设置拉伸距离（即圆柱高度），选择 New Surface 或 Solid 类型。
生成后，圆柱侧面即为所需曲面。
此方法生成的是实体，但可通过 Create → Surface → From Faces 提取侧面为独立面
4. 仅创建圆柱面（无实体）的方法
若仅需曲面用于边界条件或接触定义：在 DesignModeler 中：先按上述方法创建实体圆柱。
在 Tree Outline 中右键该实体 → Create → Surface from Faces。
选择圆柱侧面 → 点击 Generate，即可得到独立的圆柱面。
或使用 SpaceClaim：创建圆柱体后，直接选中侧面 → 右键 Make Surface 即可
注意事项
单位一致性：建模前在 DesignModeler 中设置单位（如 mm），避免尺寸错乱

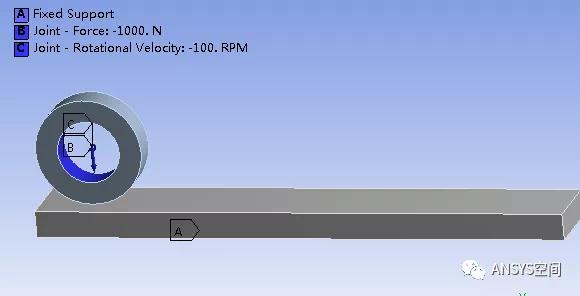

选择侧面：施加载荷或约束时，可切换到 Cylindrical Coordinate System，通过角度范围（如 θ=30°~60°）选择部分圆柱面
版本差异：ANSYS 2024R1+ 支持自然语言建模（如输入“create cylinder radius=20 height=100”），但需启用 Beta 功能
如需进一步操作（如在圆柱面上施加面载荷），可结合 坐标系转换 或 几何分割 实现局部区域定义
