SW工程图转DWG图层总是乱这样设置一次解决

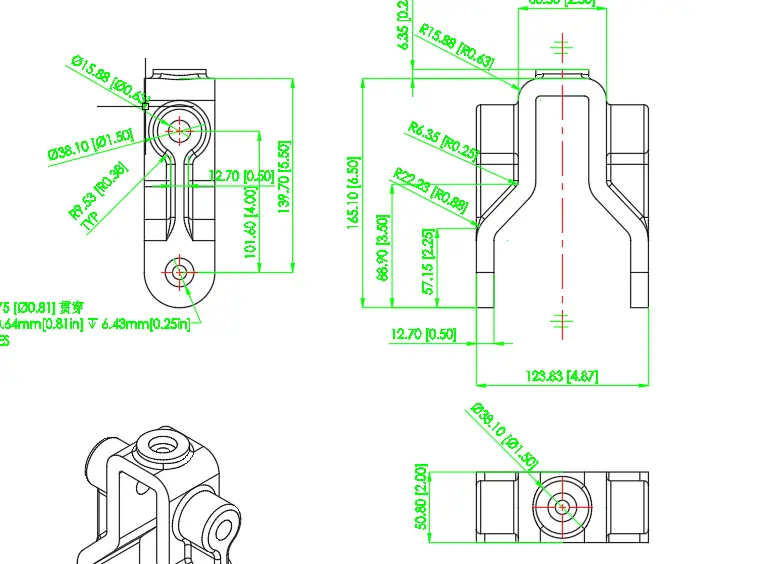

好不容易画完工程图，导出DWG发给加工厂，结果对方反馈：所有线条全在一个图层、虚线变成实线、颜色全乱了……这种情况你是不是也经常遇到？



很多工程师以为是软件“水土不服”，其实问题出在映射设置上。SOLIDWORKS完全支持自定义DWG输出规则，只要配置得当，导出的图纸可以直接符合企业规范，甚至做到“一键输出，无需后期处理”。

理解“映射文件”的核心作用

SOLIDWORKS在将工程图另存为DWG/DXF时，默认会将所有图元归并到少数几个图层中。要实现图层、线型、颜色的精确控制，必须使用映射文件。

映射文件本质上是一个 .map 文本文件，它告诉SOLIDWORKS：工程图中的哪些元素，对应DWG中的哪个图层、什么颜色、什么线型。配置一次，永久使用。

创建或修改映射文件

操作步骤：

1. 在SOLIDWORKS中打开任意一张工程图。

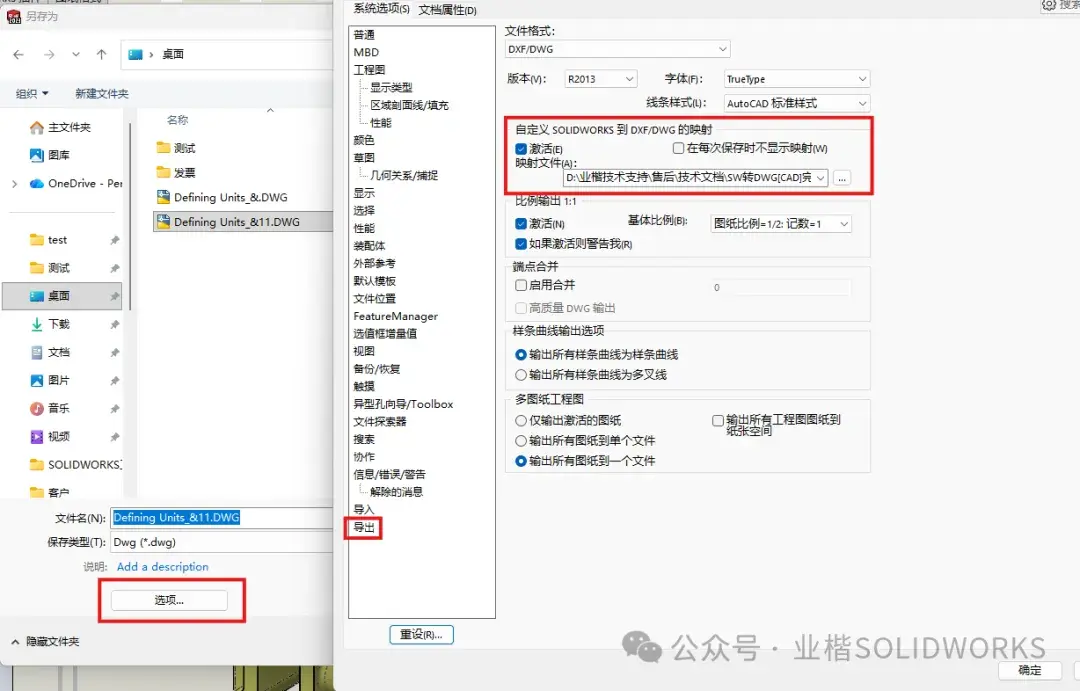

2. 点击“文件” > “另存为”，在保存类型中选择 DWG（*.dwg）。
3. 点击右下角的“选项”按钮，进入“输出选项”对话框。
4. 勾选“自定义映射”，然后点击“保存”按钮。

1.

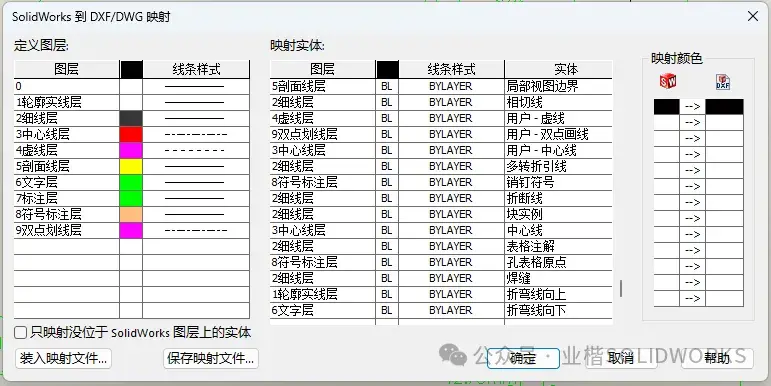

此时你会看到“映射”界面，这是整个设置的核心。

界面分为三个主要区域：

• 左边栏：SOLIDWORKS的元素类型（如“图纸”“视图”“尺寸”“注解”“隐藏线”等）
• 右边栏：DWG图层的属性（图层名称、颜色、线型、线宽）
•
•


配置逻辑：

• 对于“视图”下的“可见边线”，你可以映射到“0”图层，颜色设为白色/黑色（按绘图习惯）。
• 对于“尺寸”和“注解”，映射到“DIM”图层，颜色设为红色或其他醒目色，线型为连续。
• 对于“隐藏线”，映射到“HIDDEN”图层，颜色设为灰色，线型选择虚线（DASHED）。
• 如果你有自定义图层（例如在工程图里手动建立的图层），在“图纸元素”下也能找到对应的映射条目。

小技巧：如果你已经有一个现成的AutoCAD图层模板（.dwt），可以点击“装入映射文件”，直接导入图层定义，效率更高。

保存映射文件并设为默认

配置完成后，务必点击“保存映射”，建议放在SOLIDWORKS安装目录下的 data 文件夹中，方便统一管理。

为了让每次导出都自动使用这个映射，回到“另存为”的“选项”界面，在“自定义映射”下选择“从文件加载”，然后指向你刚刚保存的文件。

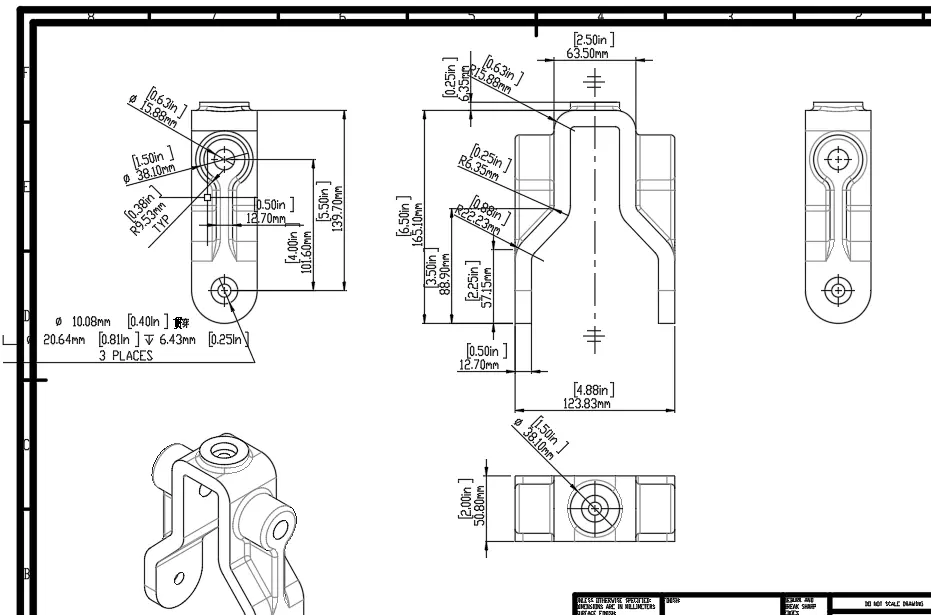

从此以后，所有工程图转DWG都会严格按照你的映射规则输出，图层干净整洁，无需任何后期修改。

进阶技巧——解决字体乱码

除了图层问题，导出的DWG还经常出现中文变成问号或字体偏移的情况。这通常是因为字体映射没设置好。

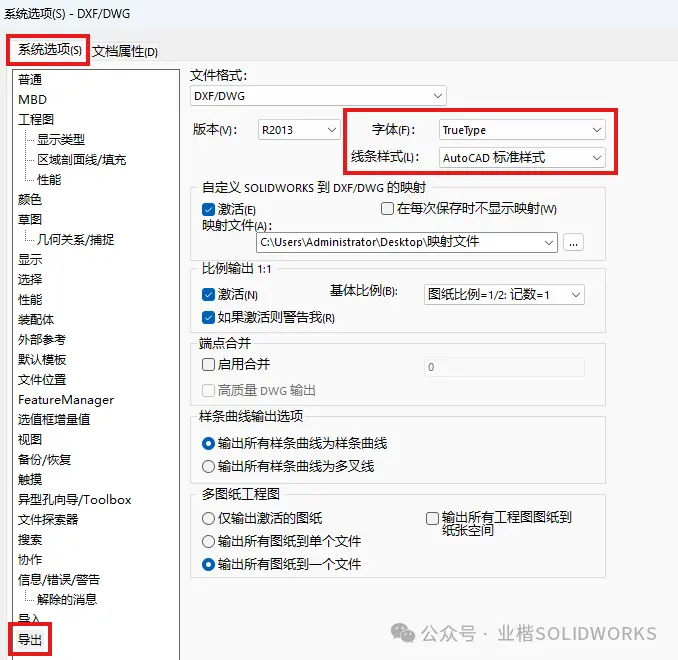

在“导出选项”中，找到“DXF/DWG”文件格式。你可以指定字体与线条样式。例如：

• 将字体修改为“TrueType”
• 将“线条样式”修改为“AutoCAD标准样式”。
•

总结

很多工程师每天都在忍受手动整理DWG图层的痛苦，其实只需要花十分钟配置一次映射文件，就能一劳永逸地解决问题。

核心步骤回顾：

1. 另存为DWG时进入“高级映射”
2. 将SOLIDWORKS元素与DWG图层一一对应
3. 保存映射文件并设为默认加载
4. 按需配置字体映射，避免乱码

以后每次导出，SOLIDWORKS都会自动按你的规范生成DWG，既节省时间，又保证了图纸的专业性和一致性。
