SOLIDWORKS转DXF/DWG：图层映射设置指南！

众所周知CAD中图层的作用是非常大，SOLIDWORKS作为一款强大的3D设计软件，如何把工程图中的图层映射到CAD中呢？

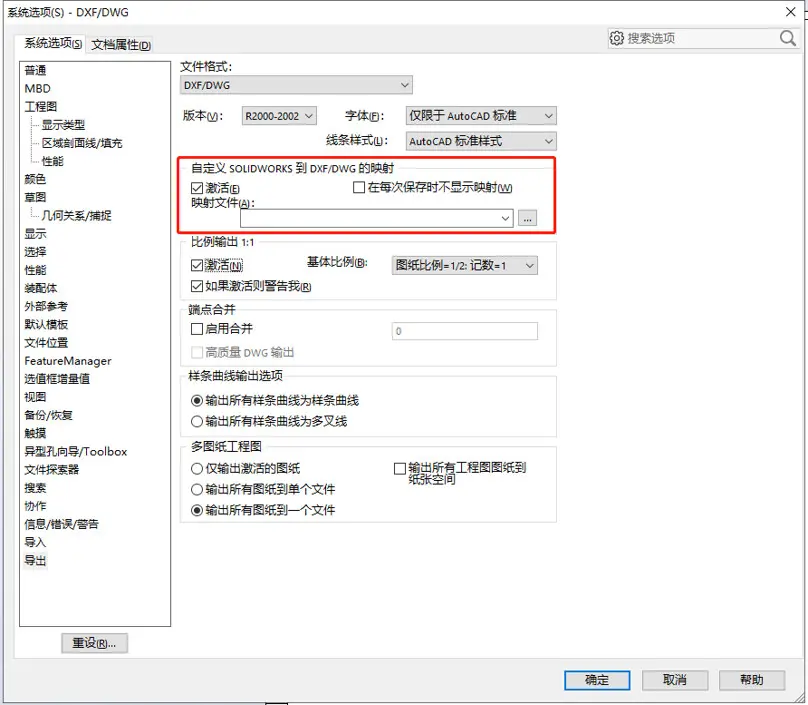

1、在导出DXF/DWG选项设置中，首先把自定义SOLIDWORKS到DXF/DWG的映射激活复选框勾选。然后点击确认，关闭选项。

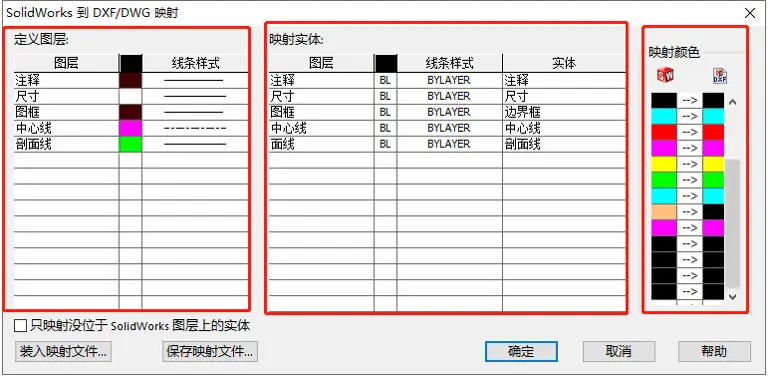

2、另存为DWG/DXF的时候，会弹出“SolidWorks到DXF/DWG映射”对话框。

1)     在定义图层栏中，根据图纸输入要在DWG/DXF文件中显示的图层名称同时为它们设置相应的颜色和线条样式。

2)     在映射实体列栏中，我们可以为SolidWorks图层指定上一步定义的图层。在实体列中，“尺寸”“中心线”等等是SolidWorks中的不同实体。

3)     在颜色映射栏中，我们可以映射到不同颜色

4)     如果想再次使用该设置，可以保存映射文件，下次直接装载即可。也可以在输出DXF/DWG选项设置中，设置默认的映射文件。

5)     打开DWG文件可以看到所有实体将分配到对应的图层。
