SolidWorks转CAD：解决乱码、字体偏移与图层映射问题

我们日常工作中经常用到SolidWorks转换CAD图纸，但是在导出DWG格式的过程中经常遇到乱码、字体偏移和图层映射不准的问题，下面我们看一下解决的方案。



一、SolidWorks转CAD乱码两种方法

方法A：导出时选True Type字体

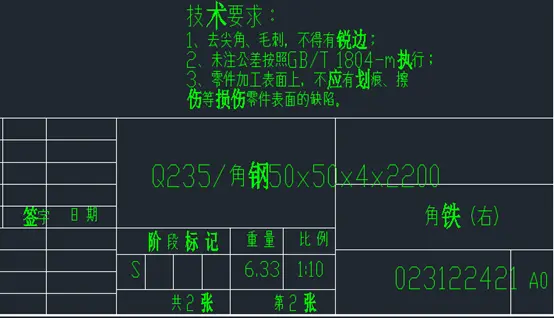

乱码图示

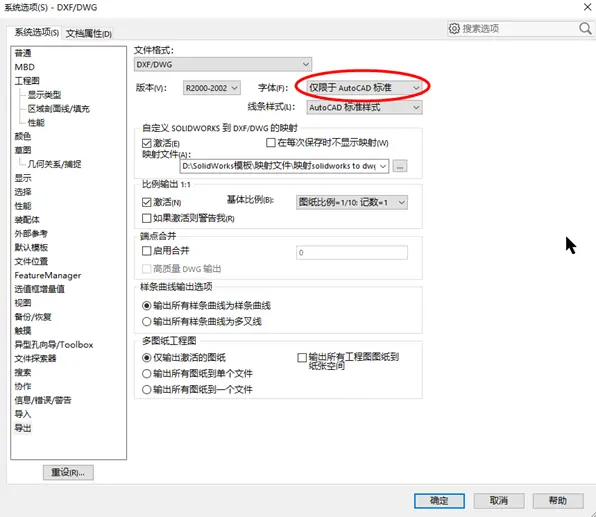

依次点击设置-导出-文件格式选DWG-字体选True Type-确定 ，然后在正常另存为就可以解决乱码问题。



方法B：导出时选仅限于AutoCAD标准字体，并设置SolidWorks到AutoCAD字体映射文件

C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS \data\drawfontmap.txt

修改方法见下图



二、SolidWorks转CAD字体偏移（3种方法）

1、    修改宽度因子

修改宽度因子的两种方法

方法A、必须设置里设置：仅限于AutoCAD标准

修改SolidWorks到AutoCAD的字体映射宽度因子，在SolidWorks安装目录下\SOLIDWORKS\data里的drawfontmap.txt文件里添加自己所用字体的从SolidWorks到AutoCAD的字体映射。

C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS \data\drawfontmap.txt





方法B、必须设置里设置：True Type

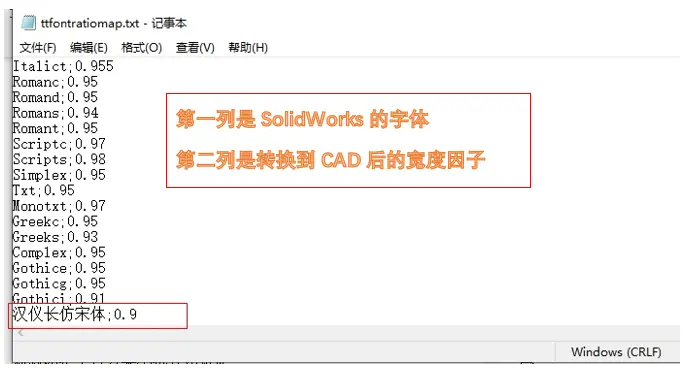

修改转换后的宽度因子，在SolidWorks安装目录下\SOLIDWORKS\data里的ttfontratiomap.txt文件里添加自己所用字体

C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS \data\ttfontratiomap.txt







2、    将SolidWorks工程图里，将导成dwg后偏移的文字块设置为“左对齐”

3、    将SolidWorks工程图中的字体设置为宋体等其他字体，不用汉仪长仿宋体，然后配合宽度因子修改。

三、SolidWorks转CAD图层设置

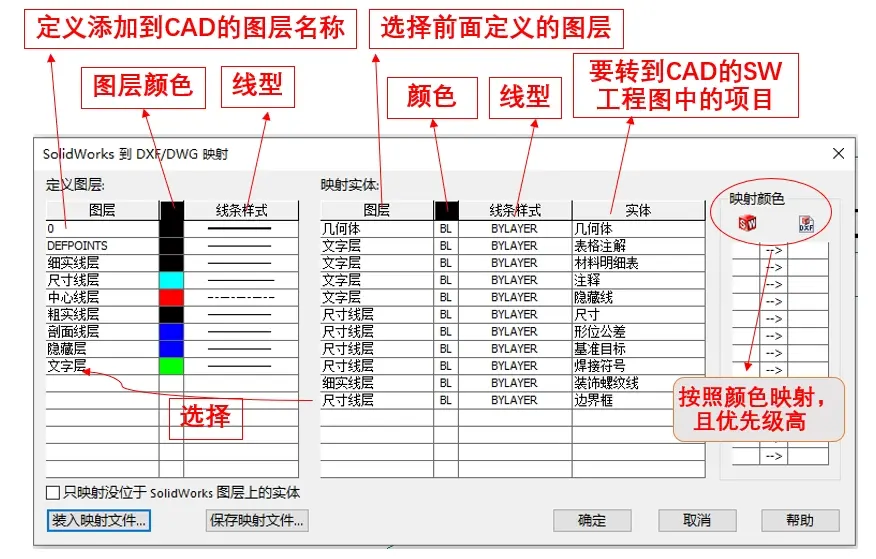

依次点击文件-另存为-保存类型DWG-选项-激活（映射）-确定-保存，会弹出映射对话框，设置如下图。设置以后就可以随心所欲的转CAD了。
