SolidWorks工程图转DWG格式：操作指南与技巧

SolidWorks工程图转 DWG 格式时图档问题：

原文链接：https://www.ict.com.cn/skilldetails/280.htm

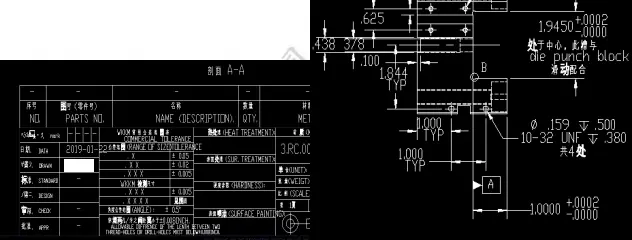

导出 dwg 格式时，字体出现粗细与乱码。

解决方法一：调整导出 dwg 设置 操作如下图，将导出设置当中的字体改为 True Type。字体乱码问题将被消除，但，标注的公差与数值将产生重叠。详情请见附件文件。

方法二：修改 SolidWorks 映射字体，并调整导出设置，如下图所示。 修改映射字体:找到 drawfontmap.txt 文件，并添加工程图当中使用的字体，如此张图纸具有宋体及汉仪长仿宋体。默认安装路径：C:\Program Files\SOLIDWORKS Corp\SW2018- 1\SOLIDWORKS\data。或者在安装盘进行搜索。修改此文本需要管理员权限，修改之前，请先 复制一份原档作为备份。

如上图，名字之间用空格分开。

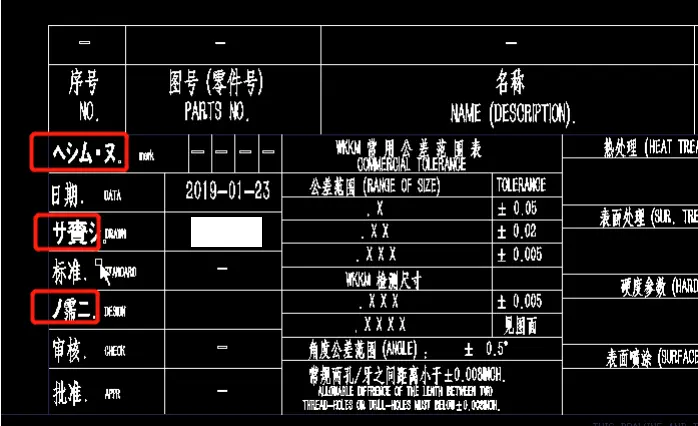

存在的问题： 1：此种方法导出的 DWG 文件不会出现乱码及公差叠加的现象，但因为中文字体的限制，导出之 后的文件，存在几个字眼是出错的，影响不大，可将其消除。或者在工程图中不书写：样、标、 设、绘几个字眼。具体请查看文件。

2：剖面视图及局部视图的箭头文字默认是不指定字体或者为其它字体，请在选项-文档属性中调 整其默认的文字为宋体或者汉仪长仿宋。如下：
