当前位置：服务支持 >  软件文章 >  SolidWorks工程图转DWG格式时的图层映射设置方法详细教程

SolidWorks工程图转DWG格式时的图层映射设置方法详细教程

阅读数 62
点赞 0
article_banner

注明：本次分享采用solidwoks2018

正文阅读

近日有朋友问：NX转DWG能否实现SW类似的映射功能？
小编对SW转DWG的映射还真了解不多，遂花点时间研究了一下，顺便把研究成果分享给大家。

SW转DWG图层映射方法(转载)的图1

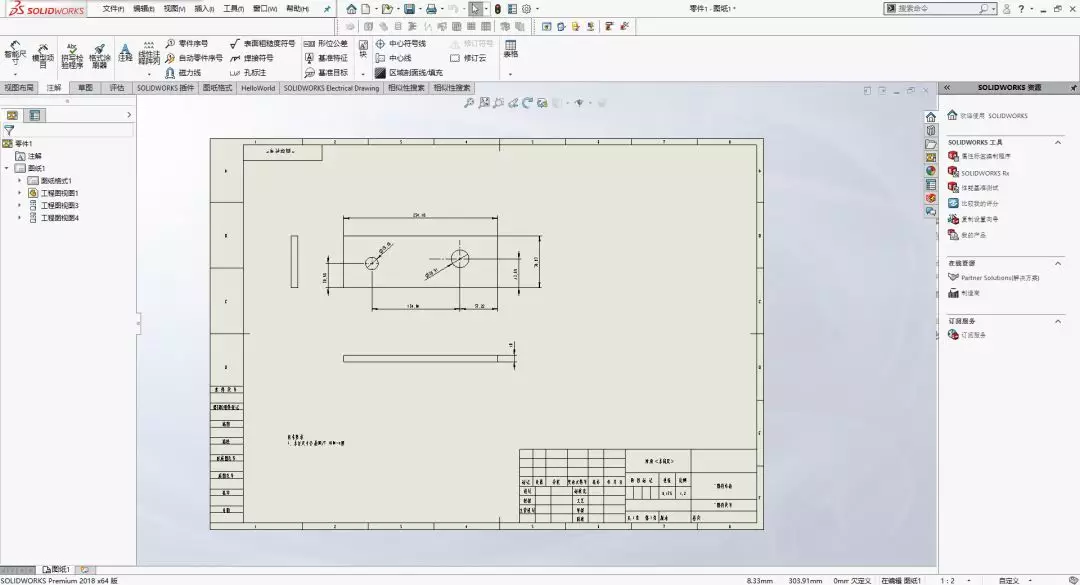

1）打开工程图
SW转DWG图层映射方法(转载)的图2

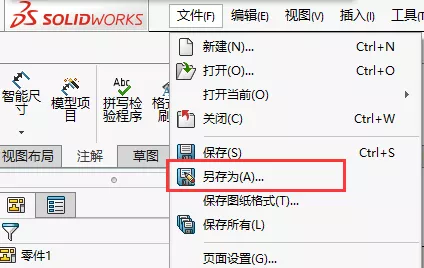

2）文件-另存为
SW转DWG图层映射方法(转载)的图3

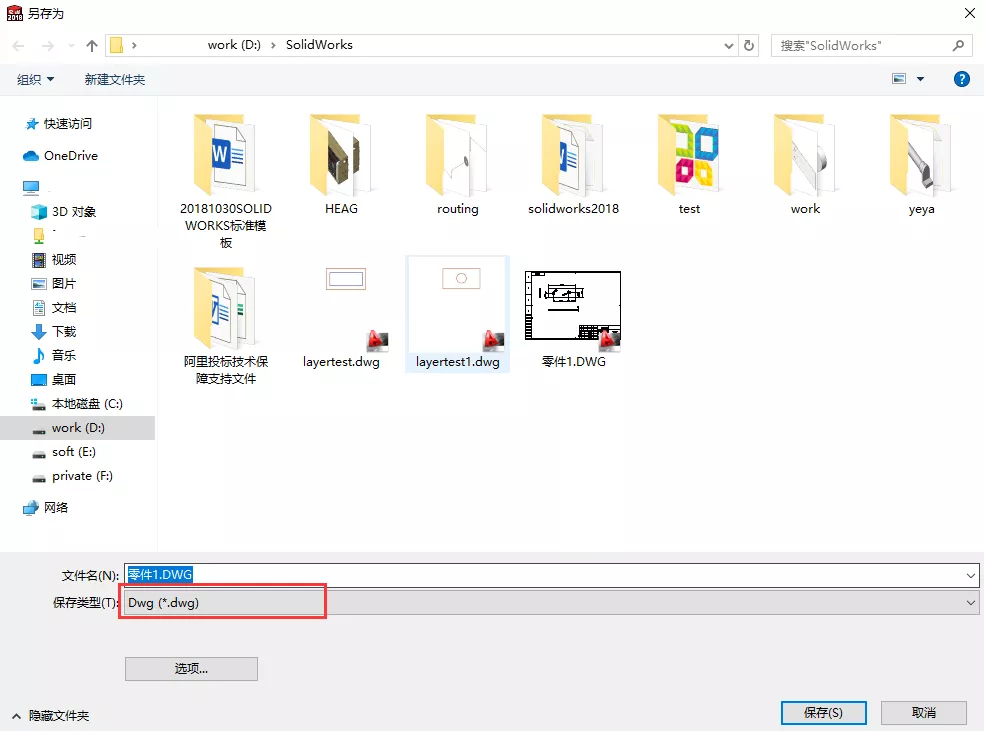

3)格式选择“dwg”
SW转DWG图层映射方法(转载)的图4

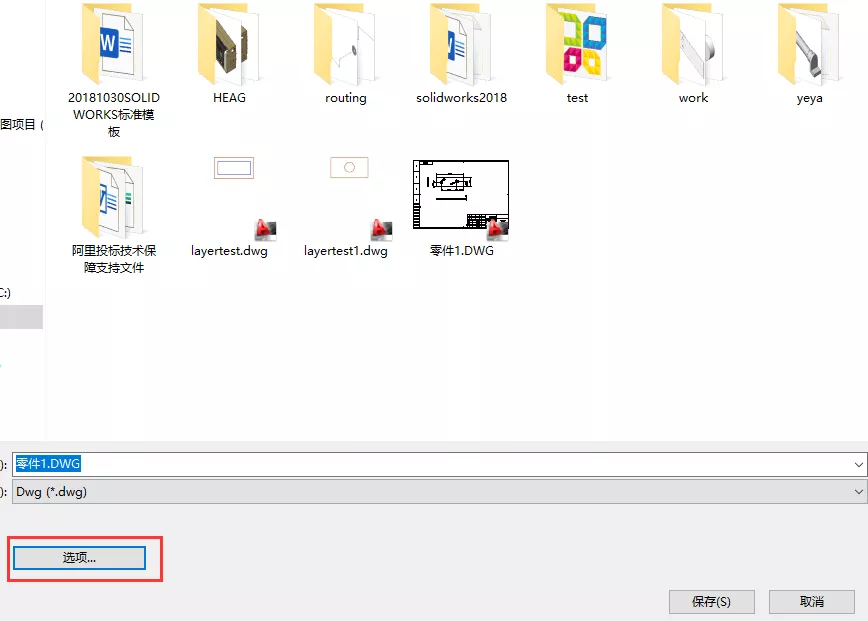

4)点击“选项”
SW转DWG图层映射方法(转载)的图5

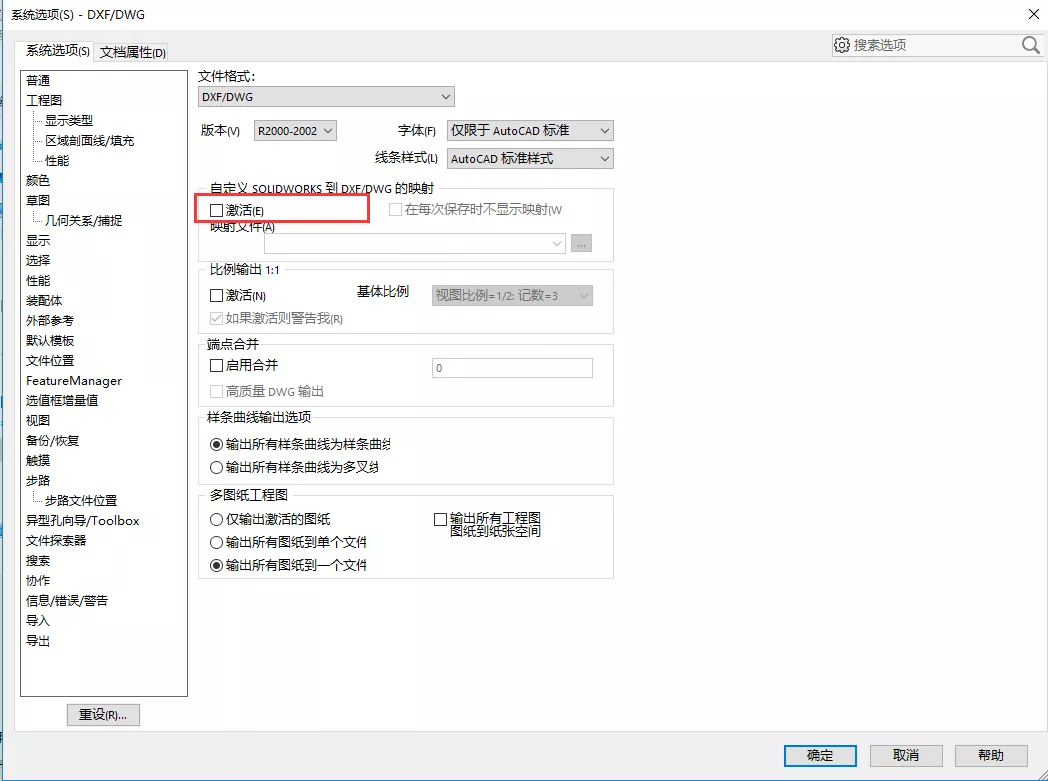

5)勾选“激活”
SW转DWG图层映射方法(转载)的图6
6)点击“确定”，返回到另存为界面
SW转DWG图层映射方法(转载)的图7

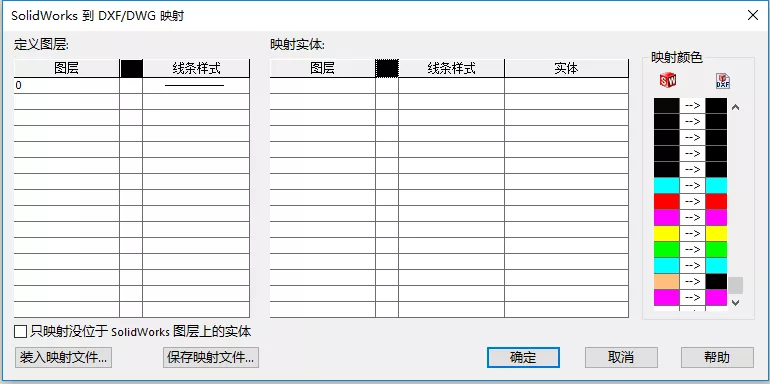

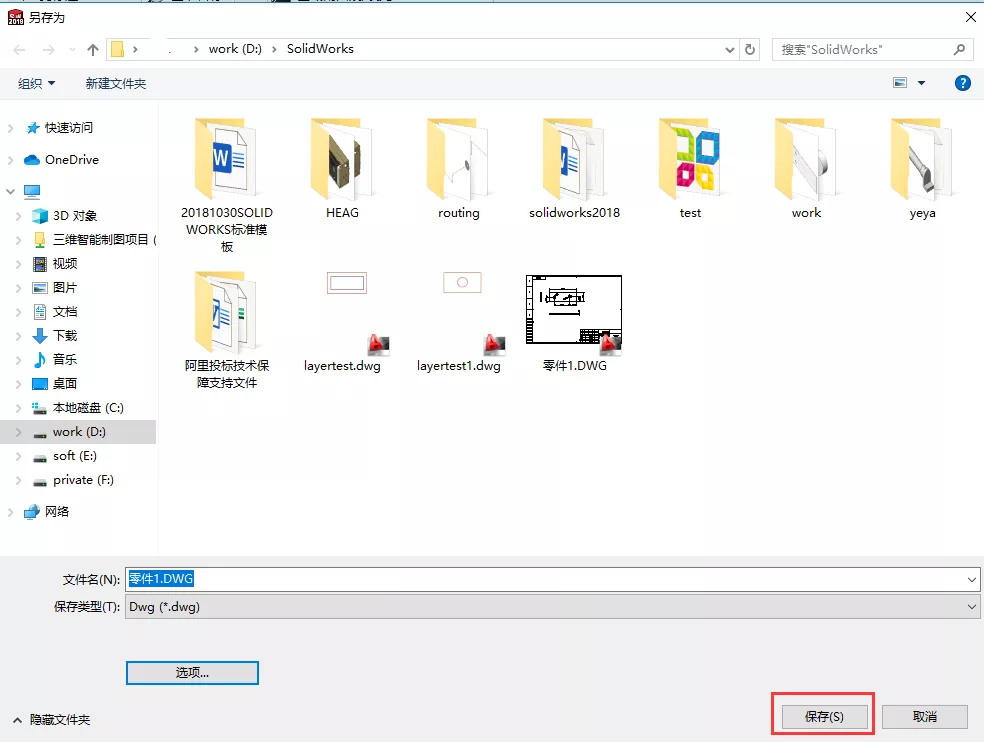

7)点击保存，弹出"Solidworks到DXF/DWG映射"对话框

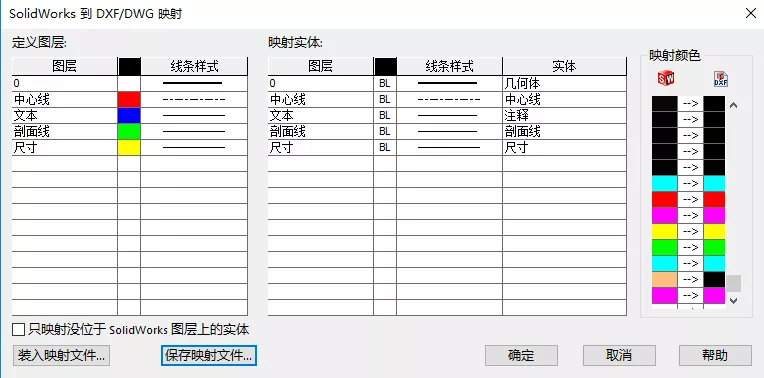

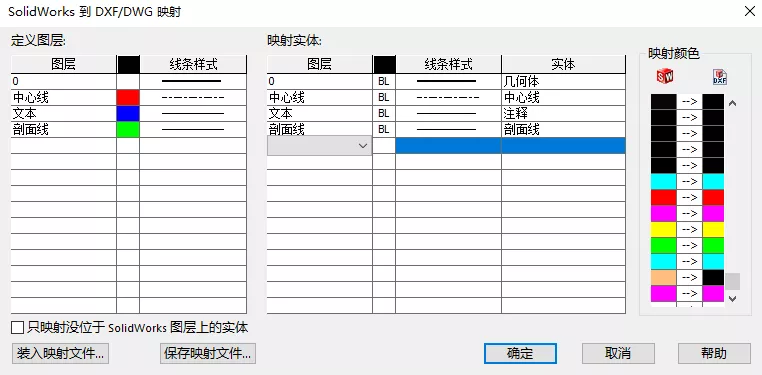

SW转DWG图层映射方法(转载)的图88)添加图层映射关系
SW转DWG图层映射方法(转载)的图9
9)可将设置好的文件保存为映射文件

SW转DWG图层映射方法(转载)的图10

10)单击”确定“完成另存

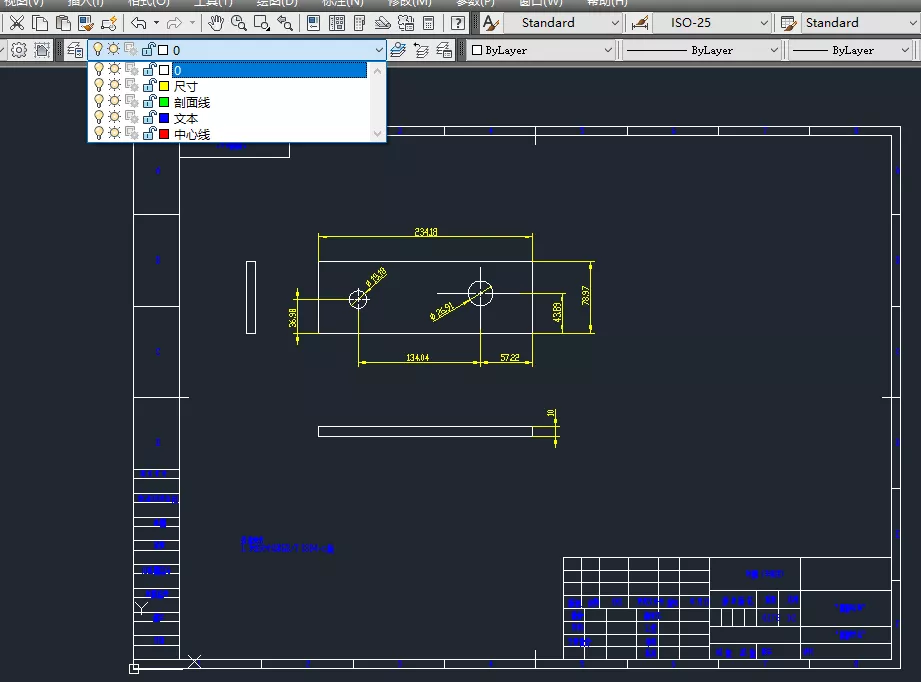

11)打开转化后的图纸，可以看到设置的图层

SW转DWG图层映射方法(转载)的图11


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
